Замена трубы карданного вала Scania: усиленная труба 120х6 и балансировка
Замена трубы карданного вала Scania с усилением: вместо заводской трубы 114,3 × 5,5 мм ставим 120 × 6 мм, меняем шлицевое соединение и крестовины, варим на сварочном стенде и балансируем вал в сборе. Гарантия 2 года, дефектовка бесплатная. Реальный случай из цеха: вал лесовоза из Олонца — трубу однажды порвало от перегруза и заварили электродом прямо в поле, после чего биение доело шлицевое соединение и крестовину.
Что важно в этом примере:
- Сварка электродом «лишь бы доехать» держит прочно — но геометрию трубы после неё ведёт. Радиальное биение появляется сразу, и дальше вал разрушает сам себя.
- Порядок разрушения читается по деталям: сначала повело трубу, от биения разбило шлицевое соединение, следом — крестовину, вплоть до выломанного посадочного буртика под стопорное кольцо.
- Трубу ставим не такую, как была, а усиленную: 120 × 6 мм вместо 114,3 × 5,5 мм. На лесовозе, который постоянно едет с перегрузом, это разница между «продержится» и «порвёт ещё раз».
- От старого вала оставили только вилки со стороны КПП и редуктора — их проточили под новый диаметр трубы. Всё остальное новое.
- Оригинальные комплектующие здесь не догма: по согласованию с заказчиком подбираем детали, рассчитанные на тот же крутящий момент, — по надёжности не уступают заводским, по деньгам заметно дешевле.
- Сварка идёт только на сварочном стенде: вал вращается, шов ложится равномерно по всей окружности. Ручная обварка «на весу» — это гарантированное биение.
- Финал любого такого ремонта — балансировка вала в сборе на стенде Balkar 4500. Балансировать по частям бессмысленно.
- Иногородним не нужно везти машину: вал приезжает транспортной или курьерской службой и тем же путём возвращается. Этот пришёл из Карелии.
Когда трубу ещё можно спасти, а когда нет
- Труба с трещиной или разрывом меняется — заварить её так, чтобы вал остался прямым и сбалансированным, нельзя.
- Труба с вмятиной от камня или от груза почти всегда уже с биением: проверяется на стенде, решение принимается по замеру, а не на глаз.
- Труба целая, но вал бьёт — сначала ищем причину в крестовинах, шлицах и вилках, а не меняем трубу «на всякий случай».
Что мы делаем по грузовым карданам, кроме трубы
- Замена шлицевого соединения — полностью, со сваркой на стенде.
- Укорачивание и удлинение вала — под нестандартную установку или замену агрегата.
- Замена фланца и вилки, замена крестовин, восстановление посадочных мест.
- Изготовление карданного вала целиком, если ремонтировать уже нечего.
Замена трубы карданного вала Scania: как шёл ремонт
Фотоотчёт по этому валу: разорванная и заваренная в поле труба, разбитая шлицевая, крестовина с приваренной чашкой, проточка посадочных мест, сварка на стенде и балансировка.
Это фото — лопнувшая труба карданного вала Scania, заваренная электродом. На нём виден грубый шов поперёк трубы: держать такой шов держит, но геометрию после него ведёт, и вал начинает бить.
Этапы замены трубы карданного вала Scania
Порядок работ по этому валу: дефектовка, подбор и проточка под новую трубу, сварка на стенде, балансировка в сборе.
Дефектовка вала Scania
Вал моем и разбираем по узлам. Здесь картина читалась сразу: труба уже была заварена электродом после разрыва, шлицевое соединение разбито, крестовина сломана, а в вилке выломан посадочный буртик под стопорное кольцо. Смотрим не только на очевидный дефект — проверяем вилки, фланцы и посадочные места, потому что от их состояния зависит, что удастся сохранить.
Нюанс этапа: что удалось сохранить от старого вала
От прежней конструкции остались только вилки со стороны КПП и редуктора — они были в рабочем состоянии, и их проточили под новый диаметр трубы. Труба, шлицевое соединение и крестовины пошли под замену. Такой подход даёт заметную экономию: детали, которые ещё держат нагрузку, никто не выбрасывает ради «полностью нового вала».

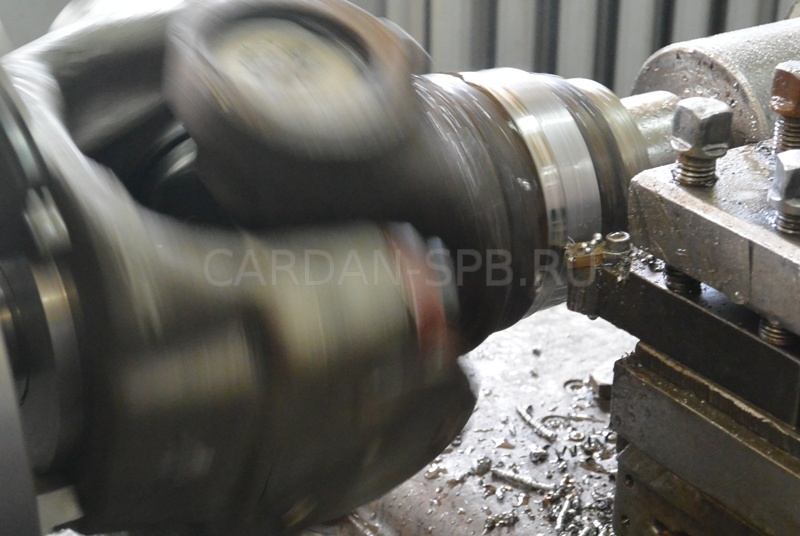

Усиленная труба 120 × 6 и проточка посадок
Заводская труба на этом вале — 114,3 мм наружного диаметра при стенке 5,5 мм. Мы поставили трубу 120 × 6 мм: сечение больше, стенка толще, запас по крутящему моменту выше — для лесовоза с постоянным перегрузом это как раз то, чего не хватило штатной конструкции. Под новый диаметр на токарном станке проточили посадочные места вилок, чтобы соединение село с натягом и соосно.
Нюанс этапа: почему усиление не сводится к «взять трубу потолще»
Труба подбирается под передаваемый крутящий момент и длину вала, а не по принципу «чем толще, тем лучше». Слишком тяжёлая труба сама по себе добавляет нагрузку на опоры и усложняет балансировку. Здесь шаг был небольшой и осмысленный: плюс 5,7 мм по диаметру и полмиллиметра по стенке — этого достаточно, чтобы поднять запас прочности, не разгоняя массу вала.

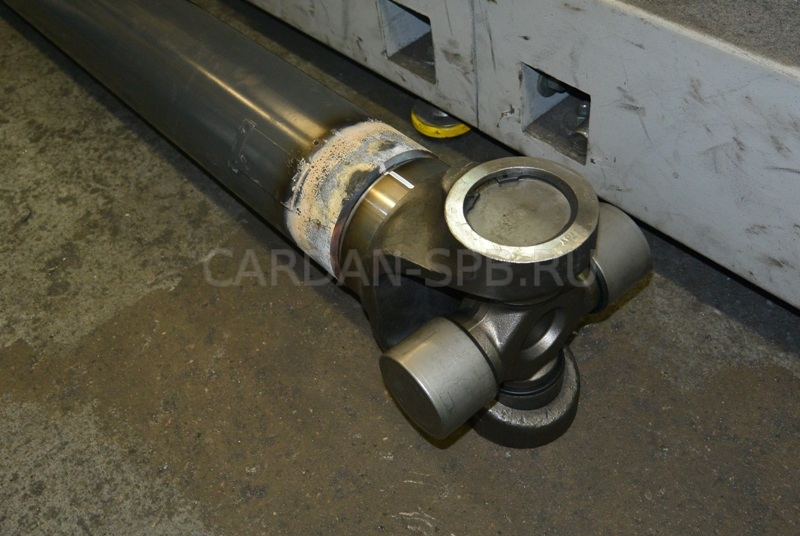

Сварка на стенде и новая шлицевая
Вилку запрессовываем в трубу и варим на специальном сварочном стенде: вал вращается вокруг своей оси, а шов ложится равномерно по всей окружности. Точно так же привариваем новое шлицевое соединение. Разница со «сваркой на весу» принципиальная — при ручной обварке металл тянет неравномерно, деталь уводит, и биение появляется прямо на сборке.
Нюанс этапа: почему заваренная в поле труба всё равно приводит в сервис
Электрод даёт прочное соединение — это правда, и именно поэтому такой ремонт кажется удачным: машина едет. Но после сварки без стенда труба остаётся с деформацией и радиальным биением, а вал крутится тысячами оборотов в минуту. Биение раскачивает шлицевое соединение и крестовины, и через какое-то время в ремонт приезжает уже не труба, а весь вал целиком — как в этом случае.

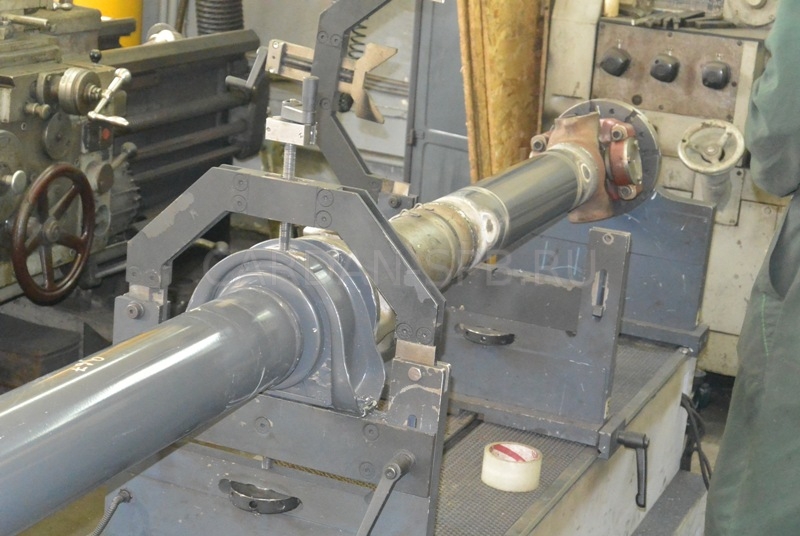

Балансировка карданного вала Scania
Собранный вал балансируем целиком на высокоточном стенде Balkar 4500. Балансировать грузовой вал по частям бессмысленно: дисбаланс создаёт вся конструкция сразу — труба, шлицевое соединение, вилки и крестовины вместе. Дисбаланс снимаем балансировочными грузами, результат фиксируем протоколом.
Нюанс этапа: почему после сварки балансировка обязательна
Любой сварной шов — это добавленный металл, распределённый по окружности не идеально ровно. Для вала грузовика с большой длиной и массой этого достаточно, чтобы получить ощутимый дисбаланс. Балансировка после сварки — не отдельная услуга «по желанию», а часть работы: без неё новая труба поедет по тому же сценарию, что и заваренная в поле.
Реальный случай: вал лесовоза Scania из Карелии
Вал приехал к нам курьерской службой из города Олонец — это Карелия, машина сюда не поехала бы никогда, а деталь доехала за пару дней. Стоит вал на лесовозе, то есть работает с нагрузками, которые редко бывают на других машинах: постоянный перегруз, грунтовые дороги, тяжёлые трогания.
По внешнему виду сразу стало ясно, что вал уже ремонтировали. История типовая: от перегруза лопнула труба, её заварили электродом в полевых условиях — лишь бы доехать до базы. Доехали. А потом решили, что в таком виде машину можно эксплуатировать дальше.
Дальше события развивались предсказуемо. Сварка держала, но труба осталась с деформацией и радиальным биением. Биение разбило шлицевое соединение, затем добралось до крестовины: её разрушило вместе с посадочным буртиком под стопорное кольцо в вилке. К нам вал приехал уже в состоянии, когда ремонт одного узла ничего не решает.
От оригинальных комплектующих заказчик отказался — и это нормальная практика для коммерческой техники. Мы подобрали детали, рассчитанные на тот же крутящий момент: по надёжности не уступают заводским, по цене заметно ниже. Трубу при этом поставили не такую, как была, а усиленную.
- Техника: лесовоз Scania, региональный заказчик из Олонца (Карелия), вал доставлен курьерской службой.
- Предыстория: разрыв трубы от перегруза, сварка электродом в полевых условиях.
- Что нашли: деформация и радиальное биение трубы, разбитое шлицевое соединение, разрушенная крестовина, выломанный посадочный буртик стопорного кольца.
- Сохранили: вилки со стороны КПП и редуктора — проточены под новый диаметр трубы.
- Заменили: труба на усиленную 120 × 6 мм вместо штатной 114,3 × 5,5 мм, шлицевое соединение, крестовины.
- Технология: запрессовка вилки в трубу, сварка на специальном сварочном стенде с вращением вала, приварка новой шлицевой тем же способом.
- Финал: балансировка вала в сборе на стенде Balkar 4500.
Почему «заварить трубу» — не ремонт карданного вала
Сварка электродом даёт прочное соединение: труба после неё действительно держит нагрузку и машина едет. Проблема не в прочности шва, а в геометрии. При ручной сварке металл остывает неравномерно, трубу тянет в сторону шва, и вал перестаёт быть прямым. Для детали, которая вращается с частотой в тысячи оборотов в минуту, даже небольшая кривизна означает постоянное радиальное биение.

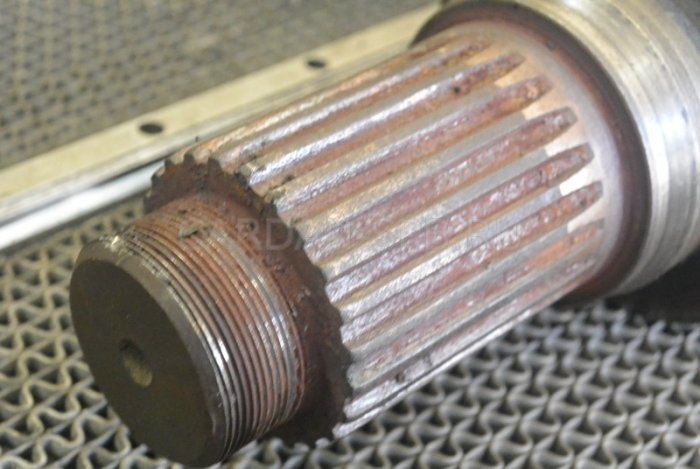

Дальше биение начинает работать как молоток. Первым сдаётся то, что рассчитано на осевое перемещение, — шлицевое соединение: его разбивает, появляется люфт, вал начинает бить ещё сильнее. Следующие в очереди — крестовины и посадочные места в вилках. В этом примере дошло до выломанного буртика под стопорное кольцо: деталь, которая должна удерживать чашку крестовины, просто перестала существовать.
Поэтому разорванную трубу мы не завариваем, а меняем — и меняем со сваркой на стенде, где вал вращается и шов ложится по всей окружности одинаково. Только после этого имеет смысл говорить о балансировке: выправить биение грузами невозможно, грузами снимается дисбаланс, а не кривизна.
Про усиление. Штатная труба на этом вале — 114,3 мм при стенке 5,5 мм, и на лесовозе её однажды уже порвало. Ставить точно такую же означает согласиться на повтор. Труба 120 × 6 мм даёт больший запас по передаваемому крутящему моменту при небольшом приросте массы — это осознанный шаг вверх по прочности, а не «поставили что было». Подбор всегда идёт от нагрузки и длины вала: слишком тяжёлая труба нагружает опоры и усложняет балансировку.
Про неоригинальные детали. Для коммерческой техники разница в цене между оригиналом и качественным аналогом бывает кратной, а работает вал одинаково — если аналог подобран по крутящему моменту, а не по внешнему сходству. Мы согласовываем такой выбор с заказчиком до начала работ и говорим прямо, что именно ставим.
Запчасти для карданов Scania держим в наличии, поэтому ремонт не превращается в ожидание поставки: замена трубы, замена шлицевого соединения, замена фланца и вилки, укорачивание или удлинение и балансировка. Работаем с карданами самосвалов, тягачей, бензовозов, лесовозов, мусоровозов и другой техники на базе Scania.
Быстрая диагностика по симптомам: грузовой карданный вал
Ориентировочная таблица — точный диагноз ставим на снятом вале и на стенде.
| Симптом | Вероятная причина |
|---|---|
| Вибрация по кузову, усиливается с ростом скорости | Биение трубы или потерянная балансировка вала |
| Вибрация появилась после сварки трубы «в поле» | Деформация трубы от неравномерного нагрева — правится только заменой |
| Стук при трогании и при переключении передач | Люфт в шлицевом соединении или разбитая крестовина |
| Гул, нарастающий под нагрузкой с грузом | Износ крестовин или подшипника промежуточной опоры |
| Течь смазки из шлицевого соединения | Повреждён уплотнитель, шлицы работают всухую и разбиваются |
| Видимая вмятина или трещина на трубе | Труба под замену, эксплуатация до ремонта опасна |
| Крестовина не держится, чашка «вылезает» из вилки | Выломан посадочный буртик под стопорное кольцо — нужно восстановление вилки |
Отдельно про грузовую специфику: вал на тягаче или лесовозе почти никогда не ломается «сам». Обычно за поломкой стоит либо перегруз, либо предыдущий ремонт, сделанный без стенда, — и дефектовка начинается с поиска этой причины, а не с замены самой заметной детали.
Что меняли на этом вале и сколько стоят работы
По этому валу заменены труба, шлицевое соединение и крестовины; сохранены и проточены под новый диаметр вилки со стороны КПП и редуктора. Комплектующие подобраны по передаваемому крутящему моменту — по согласованию с заказчиком, вместо оригинальных.
Цены ниже — по операциям для грузового вала с диаметром чашки крестовины 57,1–72 мм, без промежуточной опоры. Точный расчёт по вашему валу удобнее сделать в калькуляторе: там цена зависит от размера крестовины и количества подвесных.
| Операция | Цена |
|---|---|
| Предварительная мойка карданного вала | 860 ₽ |
| Проверка геометрии трубы | 100 ₽ |
| Вырезание сварного узла | 1 630 ₽ |
| Торцевание и снятие фаски с трубы | 2 020 ₽ |
| Проточка посадки сварного узла (переходная втулка) | 5 470 ₽ |
| Замена сварного узла | 3 950 ₽ |
| Замена шлицевого соединения | 10 920 ₽ |
| Замена крестовины (за 1 шт.) | 3 870 ₽ |
| Проверка геометрии посадочных отверстий крестовины | 190 ₽ |
| Балансировка вала в сборе | 11 550 ₽ |
Сама труба оплачивается отдельно как деталь — её стоимость зависит от диаметра, толщины стенки и длины. Поэтому итог по замене трубы карданного вала считается по факту дефектовки, а не по прайсу: набор операций у каждого вала свой.
Из чего складывается цена замены трубы
- Вырезание старого узла и торцевание трубы — подготовка посадочных мест.
- Проточка посадок вилок под новый диаметр на токарном станке.
- Стоимость самой трубы нужного размера — здесь это усиленная 120 × 6 мм.
- Сварка на стенде и обязательная балансировка вала в сборе.
- Всё, что выявила дефектовка дополнительно: крестовины, шлицевое соединение, восстановление посадочных мест.
Контроль перед отправкой вала заказчику
Что проверяем на собранном вале, прежде чем упаковать его в обратную отправку:
- Соосность трубы и приваренных деталей — замер после сварки, до балансировки.
- Качество сварных швов по всей окружности, без непроваров и наплывов.
- Шлицевое соединение — ход без закусывания, отсутствие люфта, наличие смазки и целого уплотнения.
- Крестовины — люфт и закусывание, посадка чашек и целостность буртиков под стопорные кольца.
- Остаточный дисбаланс на стенде Balkar 4500 — с протоколом для заказчика.
- Покраска и упаковка: вал уезжает в транспортной таре, с документами.
Вал уже ремонтировали, а вибрация осталась?
Самая частая причина — сварка без стенда: труба или шлицевая приварены «на весу», вал повело, и никакая балансировка это не лечит. Вторая по частоте — балансировку просто не делали, посчитав её необязательной после замены детали.
Привозите вал или отправляйте транспортной компанией — сделаем дефектовку и скажем прямо, что подлежит исправлению, а что придётся менять. Если труба уже деформирована, честный ответ будет один: замена, потому что выправить вращающуюся деталь до нужной точности нельзя.
Вопросы и ответы
FAQ по замене трубы и ремонту карданного вала ScaniaРазвернуть
Можно ли заварить лопнувшую трубу кардана вместо замены?
Шов будет прочным, но труба после сварки останется деформированной, а вал — с радиальным биением. Дальше биение разбивает шлицевое соединение и крестовины. Поэтому разорванную трубу мы меняем, а не завариваем.
Зачем ставить трубу 120 × 6 вместо штатной 114,3 × 5,5?
Больший диаметр и более толстая стенка дают запас по передаваемому крутящему моменту. На лесовозе, где вал уже однажды порвало от перегруза, штатная труба означает повтор той же истории.
Любую ли трубу можно поставить потолще?
Нет. Труба подбирается под крутящий момент и длину вала: слишком тяжёлая сама нагружает опоры и усложняет балансировку. Шаг вверх делается осознанно, а не «чем толще, тем лучше».
Обязательно ли балансировать вал после замены трубы?
Да. Сварной шов — это добавленный металл, распределённый по окружности неидеально, а грузовой вал длинный и тяжёлый. Без балансировки новая труба поедет по тому же сценарию, что и заваренная в поле.
Чем сварка на стенде отличается от обычной?
На стенде вал вращается вокруг своей оси, и шов ложится равномерно по всей окружности. При ручной обварке металл тянет неравномерно, деталь уводит — биение появляется прямо на сборке.
Ставите ли вы неоригинальные комплектующие?
Да, если заказчик выбирает такой вариант. Подбираем детали, рассчитанные на тот же крутящий момент: по надёжности они не уступают заводским, по цене заметно дешевле. Что именно ставим — согласовываем до начала работ.
Что удалось сохранить от старого вала в этом примере?
Вилки со стороны КПП и редуктора — их проточили под новый диаметр трубы. Труба, шлицевое соединение и крестовины были заменены.
Что означает выломанный буртик под стопорное кольцо?
Что вилка больше не удерживает чашку крестовины. Это следствие длительной работы с биением. Восстанавливается либо ремонтом посадочного места, либо заменой вилки — решение принимается по замеру.
Почему разбивает именно шлицевое соединение?
Оно принимает на себя осевые перемещения вала и при биении работает с ударной нагрузкой. Дополнительно ускоряет износ потерянная смазка: при повреждённом уплотнении шлицы работают всухую.
Можно ли отремонтировать кардан, не пригоняя машину?
Да, и для регионов это обычная практика. Вал снимается на месте и отправляется транспортной или курьерской службой — этот приехал из Олонца в Карелии. Обратно уходит тем же способом, с документами.
Сколько времени занимает такой ремонт?
Срок зависит от объёма: замена трубы со сваркой и балансировкой обычно укладывается в один-два рабочих дня, если нужные детали есть в наличии. Запчасти для карданов Scania мы держим на складе.
С какой техникой на базе Scania вы работаете?
С самосвалами, тягачами, бензовозами, лесовозами, мусоровозами и другой техникой — конструкция карданной передачи у них принципиально одинаковая, отличается длинами и нагрузками.
Можно ли удлинить или укоротить вал при замене трубы?
Да, это делается тем же способом — с проточкой посадочных мест и сваркой на стенде. Обычно требуется при замене агрегата или нестандартной установке. Подробнее — укорачивание и удлинение кардана.
А если ремонтировать уже нечего?
Тогда честнее изготовить вал заново — изготовление карданного вала. Это имеет смысл, когда изношены и труба, и шлицевая, и вилки: ремонт по частям в такой ситуации стоит дороже нового вала.
Какая гарантия на работы?
2 года — условия гарантии на ремонт карданов. Работаем по договору, акту и заказ-наряду, результат балансировки фиксируем протоколом.
