Что важно понять сразу:

• Воды нужно немного. У бензинового мотора 2,0 л объём камеры сгорания около 56 см³ на цилиндр — примерно четверть стакана. Столько жидкости уже некуда девать в верхней мёртвой точке.
• Вода при давлении конца сжатия 1,2–1,5 МПа уменьшается в объёме примерно на 0,06 %. Воздух на том же такте сжимается в 10–12 раз. Разница между «почти не сжимается» и «сжимается в десять раз» и есть весь механизм аварии.
• Гнётся шатун, а не поршень и не коленвал: это единственный длинный стержень в силовой цепочке, и он теряет устойчивость раньше остальных.
• Согнутый шатун короче прямого. Поршень перестаёт доходить до верхней мёртвой точки, и компрессия в этом цилиндре падает — это и есть косвенный признак до разборки.
• Заглох в воде — не заводить. Ни «на пробу», ни «подбить стартером»: каждая попытка добивает шатун и поршень.

Гидроудар двигателя: признаки, последствия и порядок действий

Разбираем по порядку: физика удара в числах, почему из всех деталей страдает шатун, чем гидроудар отличается от обрыва ремня и отказа насоса, как читаются следы на снятых деталях, что делать на месте и что с мотором делают в цехе.

Вода при давлении конца такта сжатия — а это 1,2–1,5 МПа у бензинового мотора — уменьшается в объёме примерно на 0,06 %: модуль объёмной упругости воды около 2,2 ГПа, и на такое давление её попросту не хватает. Воздух на том же такте сжимается в 10–12 раз у бензинового двигателя и в 16–22 раза у дизеля. Мотор рассчитан на второе поведение и встречает первое.

Дальше считаем объём. У бензинового мотора 2,0 л на цилиндр приходится 500 см³ рабочего объёма; при степени сжатия 10 объём камеры сгорания выходит около 56 см³ — это наш счёт по обычной формуле. Примерно четверть стакана воды в цилиндре, и поршню в верхней мёртвой точке физически некуда идти.

Коленвал в этот момент крутится по инерции и остановиться не может: с ним связаны маховик, шкивы, ремни и вся вращающаяся масса мотора. Энергия вращения должна куда-то деться, и она уходит в самое податливое звено силовой цепочки — в шатун.

Отсюда прямая зависимость от оборотов: чем быстрее крутился мотор в момент удара, тем больше запасённой энергии. На холостом ходу дело чаще ограничивается одним погнутым шатуном, на скорости — разбитой поршневой группой и трещиной в стенке блока.

Из четырёх деталей силовой цепочки — поршень, палец, шатун, коленвал — шатун единственный длинный. Все остальные компактны и работают на сжатие или на изгиб короткими плечами, а шатун представляет собой стержень длиной в полтора-два хода поршня, нагруженный вдоль оси. Такой стержень при осевой перегрузке не ломается, а теряет устойчивость: изгибается вбок.

Сила, при которой сжатый стержень теряет устойчивость, обратно пропорциональна квадрату его длины — это классическая механика, и именно она объясняет, почему из всей цепочки первым сдаётся шатун. Конструктор рассчитывает его на силу давления газов с запасом, но упор в несжимаемую жидкость даёт нагрузку другого порядка и другой скорости нарастания.

Гнётся шатун в плоскости своего качания — той, в которой он и так ходит маятником вслед за коленвалом. Реже добавляется скручивание: оси верхней и нижней головок перестают быть параллельными. Оба дефекта меряют на приспособлении, где шатун ставят на оправку и снимают индикатором длину между осями, параллельность и перекос.

Что даёт погнутый шатун дальше

Согнутый шатун короче прямого — расстояние между осями головок по прямой уменьшается. Поршень в этом цилиндре перестаёт доходить до верхней мёртвой точки, объём камеры сгорания растёт, и компрессия падает. Укорочение на 1 мм — это ровно 1 мм недохода поршня, арифметика здесь прямая.

Второе следствие тяжелее первого: поршень идёт в цилиндре с перекосом. Кольца при этом описывают не окружность, а эллипс, касаясь внизу с одной стороны, а вверху с другой. Так на зеркале появляется характерный диагональный задир, а на юбке поршня — односторонний натир, по которому перекос читается без всяких приборов.

Третье — нагрузка на вкладыши. Перекошенный шатун давит на нижний вкладыш неравномерно, кромкой, и разбивает его быстрее обычного. Поэтому после гидроудара смотрят не только шатун, но и постель, шейку коленвала и сам вкладыш: там остаются следы, которых на исправном моторе не бывает.

Дорог у воды две: снаружи через впуск и изнутри через систему охлаждения. Снаружи путь один-единственный — воздухозаборник и воздушный фильтр, и все внешние сценарии сводятся к тому, что уровень воды поднялся выше заборника.

• Проезд глубокой лужи или брода на скорости: перед бампером встаёт волна и поднимает уровень воды выше воздухозаборника.
• Волна от встречной машины, идущей по той же луже, — заборник при этом может быть и не залит целиком, хватает заброса.
• Низко расположенный воздухозаборник: у многих легковых машин он в районе решётки радиатора или в переднем крыле, заметно ниже, чем кажется владельцу.
• Попытка «раскачать» машину газом, когда мотор уже наглотался воды.

Внутренние причины дают ту же картину: антифриз через пробитую прокладку головки блока или через трещину, топливо из переливающей форсунки на заглушенном моторе. Симптоматика совпадает — резкая остановка и погнутый шатун, — поэтому при разборе причины проверяют не только фильтр, но и уровень антифриза, и герметичность головки.

Различить эти две дороги важно до сборки. Если вода пришла снаружи, ремонт закрывает вопрос. Если изнутри, а трещину не нашли, свежесобранный мотор наберёт жидкость в цилиндр ещё раз — уже на новых деталях.

Признаков семь, и опознают гидроудар по их совокупности, а не по одному. Проверять их удобно по порядку — от того, что видно сразу, к тому, что требует инструмента.

• Момент остановки. Мотор заглох резко, без провалов и троения, сразу после воды под колёсами. Постепенное угасание с рывками — это другая история.
• Воздушный фильтр. Мокрый, в корпусе стоит вода, на гофре впуска — влага и грязь. Сухой фильтр практически снимает версию гидроудара снаружи.
• Коленвал не проворачивается. Стартер щёлкает или тужится, но не крутит; вал не идёт и ключом за болт шкива.
• Масло. На щупе и под крышкой маслозаливной горловины светлая эмульсия, уровень вырос.
• Компрессия. В пострадавшем цилиндре ниже, чем в соседних: укоротившийся шатун не доводит поршень до верхней мёртвой точки.
• Звук после запуска. Если мотор всё-таки завёлся — глухой стук снизу, растущий с оборотами.
• Течи. Масло или антифриз по стенке блока: шатун вышел наружу.

Если фильтр и впускной коллектор сухие, а масло чистое, причину остановки ищут в другом месте: залитый водой датчик или разъём, сорванный ремень газораспределительного механизма, отказ топливного насоса. Все три дают резкую остановку и ни один не гнёт шатун.

На разобранном моторе гидроудар опознают по четырём следам, и ни один из них не совпадает со следами перегрева, детонации или обычного износа. Читают их по всем цилиндрам сразу: гидроудар почти всегда местный, а тепловые беды достаются всему мотору одинаково.

Отдельно стоит проверить самый простой признак — не гнутый ли шатун стоял в этом цилиндре ещё до аварии. После неаккуратной прошлой сборки такое встречается, и тогда диагональный след есть, а воды в моторе не было никогда. Разводит эти два случая замер шатуна на приспособлении: гидроудар гнёт сильно и вместе с повреждением поршня, старая кривизна живёт одна.

Даже если мотор запустился и работает ровно, поездку в сервис откладывать не стоит: воду из масла нужно убрать, а погнутый шатун даёт о себе знать не сразу. Первым сигналом обычно становится не стук, а разница компрессии по цилиндрам.

Заводить нельзя ни при одном из двух исходов, пока не выкручены свечи. Мотор, заглохший от залитого фильтра, и мотор, остановленный ударом в воду, снаружи выглядят одинаково: обороты пропали разом, машина стоит. Разница между ними — внутри цилиндра, и определяется она проворотом вала руками, а не попыткой пуска.

Мягкий вариант выглядит так: воды во впуск попало столько, что мотор задохнулся и остановился раньше, чем жидкость набралась в цилиндре. Шатуны целы, вал проворачивается свободно. Такой мотор оживает после сушки впуска, замены фильтра и свечей — при условии, что вал перед этим прокрутили вручную с выкрученными свечами.

Тяжёлый вариант — жидкость уже в цилиндре. Здесь любая попытка пуска бьёт по шатуну повторно, причём стартер даёт нагрузку хуже, чем сам удар: вал упирается и продолжает давить. Именно на этом шаге поправимая история чаще всего превращается в замену блока.

Практическое правило простое. Заглохли в воде — свечи вон, вал руками, вода наружу через свечные отверстия, и только потом разговор о пуске. Проворачивать вал стартером с закрытыми цилиндрами нельзя ни на секунду: цена ошибки здесь не сравнима с экономией времени.

Отдельный случай — мотор завёлся сам и работает. Это не индульгенция: погнутый на пару миллиметров шатун позволяет двигателю работать и даже ехать, а разбивать вкладыши и зеркало он при этом начинает сразу. Проверяют такой мотор компрессией по всем цилиндрам и осмотром масла на эмульсию.

Сценариев ровно три, и различает их одно движение — проворот коленвала рукой с выкрученными свечами. Всё остальное, включая тяжесть ремонта, выстраивается уже после этой проверки.

Между первой и второй строкой лежит вся разница в объёме и сроке ремонта, и переводит мотор из первой во вторую ровно одно действие — попытка завестись. Поэтому проверка проворотом стоит раньше любых других решений.

Повреждений шесть, и идут они по нарастающей — от почти неизбежного к самому тяжёлому. Гидроудар редко ограничивается одной деталью: усилие проходит по всей цепочке от поршня до постели коленвала.

• Шатуны — гнутся почти всегда. Погнутый шатун меняет положение поршня в цилиндре, ломает геометрию пары и разбивает вкладыши.
• Поршни и кольца — трещины по днищу и по перемычкам между канавками, разбитые бобышки под палец, сломанные компрессионные кольца.
• Вкладыши и шейки коленвала — от ударной нагрузки задиры и выкрашивание, шейки уходят из размера, постель теряет геометрию.
• Зеркало цилиндра — диагональный задир от перекошенного поршня, царапины от осколков колец. Как читается каждая стадия повреждения, разобрано в статье про задиры в цилиндрах.
• Головка блока цилиндров — деформация плоскости, трещины, погнутые клапаны, если поршень встретился с ними.
• Блок цилиндров — самое тяжёлое: трещина по стенке или пробоина от вылетевшего шатуна.

Блок проходит четыре проверки подряд, и только после них становится понятно, ремонтопригоден он или нет. Порядок здесь жёсткий: сначала быстрые проверки, которые отсекают безнадёжные случаи, потом мехобработка.

Мойка и осмотр

Снятый блок моют и осматривают на трещины — в первую очередь по стенкам цилиндров, по перемычкам между ними и вокруг постели коленвала. Пробоина от вылетевшего шатуна видна сразу, а волосяная трещина от удара — нет, поэтому осмотр глазами вопрос не закрывает.

Опрессовка

Блок и головку проверяют под давлением на герметичность: каналы охлаждения глушат, подают давление и ищут выход. По регламенту нашего участка это 0,4–0,6 МПа с прогревом детали — холодная трещина часто сомкнута и открывается только на горячей. Опрессовка находит то, чего не видно глазом, и именно она чаще всего ставит крест на блоке.

Промеры геометрии

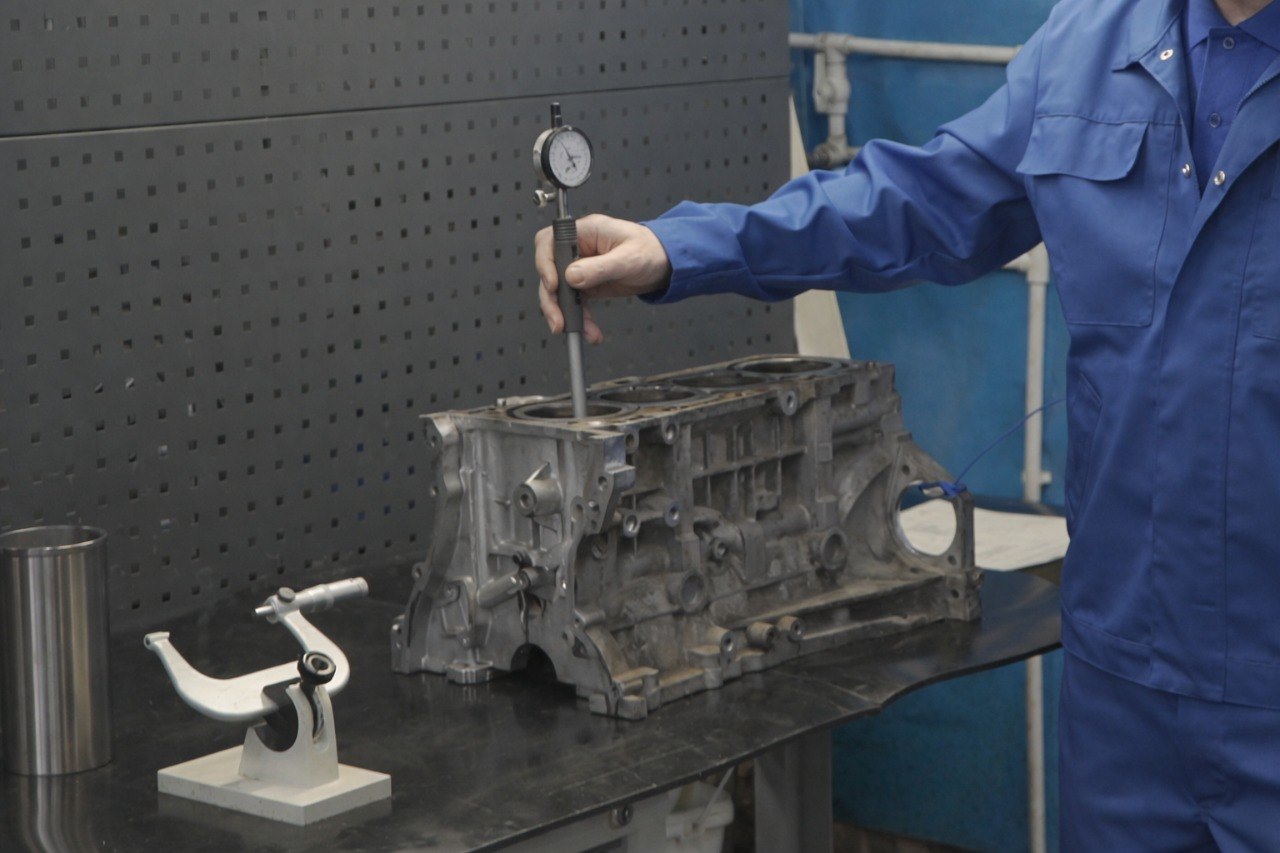

Каждый цилиндр меряют нутромером с индикаторной головкой: диаметр, овальность, конусность, огранка — минимум в восьми положениях через 45° на нескольких уровнях по высоте. Отдельно проверяют постель коленвала: после удара она уходит из соосности, и собранный на такой постели мотор съедает вкладыши за считанные тысячи километров.

Мехобработка

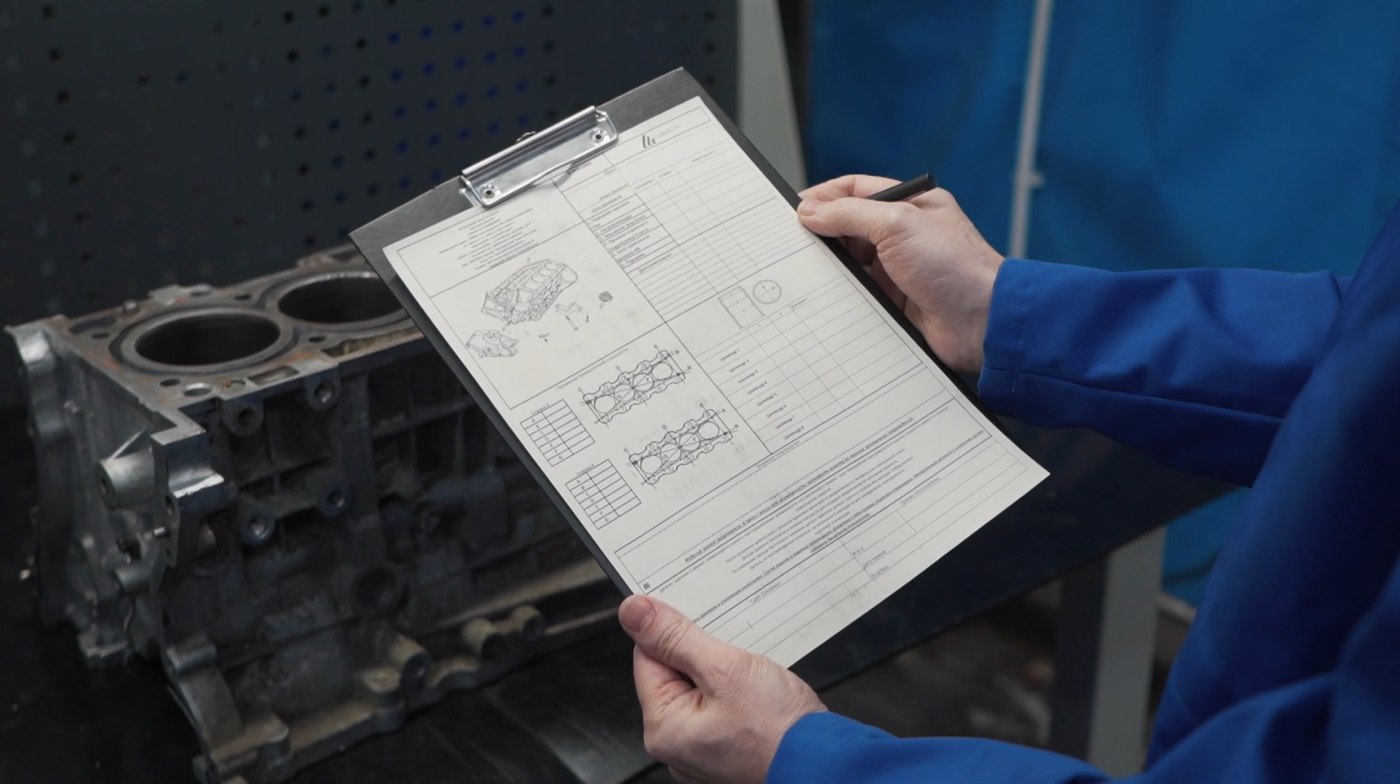

Дальше работа идёт по числам из карты промеров. Плоскости блока и головки фрезеруют, если удар их повёл. Цилиндр с диагональным задиром растачивают в ремонтный размер и хонингуют — при условии, что дефект в этот размер выводится и ремонтные поршни под мотор существуют.

Если стенка пробита или задир глубже ремонтного ряда, цилиндр гильзуют: ставят новую гильзу и возвращают номинальный диаметр. Натяг посадки подбирают под конкретную пару — в основном это 0,04–0,07 мм для чугунной гильзы в чугунный блок; в алюминиевый блок натяг задают больше, потому что алюминий при прогреве расширяется вдвое сильнее и попросту отпускает гильзу.

Что такое гильзованный мотор и как он ведёт себя дальше, разобрано отдельно: гильзованный двигатель. Сам объём операции по блоку — это ремонт блока цилиндров, а решение о его целесообразности принимается по итогам проверки блока цилиндров.

Когда блок не восстанавливают

Отказ выносят по трём признакам: повреждены базы и посадочные зоны, постель коленвала ушла из геометрии настолько, что расточка её не спасает, либо трещина проходит через силовые перемычки. От такой работы честнее отказаться, чем брать деньги за заведомо короткий ремонт.

Даже при мягком ударе часть воды уходит в картер, и там она делает своё дело независимо от того, погнулся шатун или нет. Вода разрушает масляную плёнку на вкладышах и в паре «кольцо — цилиндр»: мотор, поработавший на эмульсии, изнашивается сильнее, чем от самого удара.

Масло и фильтр меняют сразу, не откладывая до общего ремонта. Через небольшой пробег щуп смотрят повторно: если эмульсия появилась снова, вода поступает изнутри — через прокладку головки блока или трещину, и тогда вопрос уже не в луже.

Проверять стоит и обратное направление. Уровень антифриза, который падает без видимых течей, вместе с эмульсией на щупе — это связка, указывающая на негерметичность головки блока, а не на попадание воды снаружи.

Правил пять, и все они про одно число — высоту воздухозаборника. Не порогов, не бампера и не капота: мотор глотает воду ровно с той высоты, где стоит вход во впуск.

• Оценивайте глубину до въезда, ориентируясь на уровень воздухозаборника. У большинства легковых машин он ниже, чем кажется владельцу.
• Незнакомую лужу лучше объехать или пройти по краю, где мельче. Дно под мутной водой предсказать нельзя.
• Решили ехать — на минимальной скорости, ровно, без остановок и перегазовок, чтобы перед бампером не поднималась волна.
• Заглохли в воде — не пытаться завести. Выталкивать или буксировать, но не запускать мотор.
• После сильного дождя проверяйте, не мокрый ли воздушный фильтр: это ранний сигнал, что вода подбиралась к впуску.

У медленной езды есть и второй смысл, помимо волны. Если вода дойдёт до впуска на малых оборотах, мотор успеет заглохнуть от залитого фильтра раньше, чем жидкость наберётся в цилиндре. Тогда дело ограничится сушкой впуска и заменой фильтра и свечей — тем самым мягким сценарием из таблицы выше.
