Обновление производства ·
Мы установили в цехе «1Микрон» новый станок для шлифовки коленчатых валов — итальянский AZ CG300-2200. Это позволит нам расширить работу с крупногабаритными валами промышленных двигателей, генераторных установок и бурового оборудования.
Мы постоянно обновляем станочный парк под задачи заказчиков. Установка AZ — очередной шаг: максимальное расстояние между центрами у этой модели составляет 2,2 м.

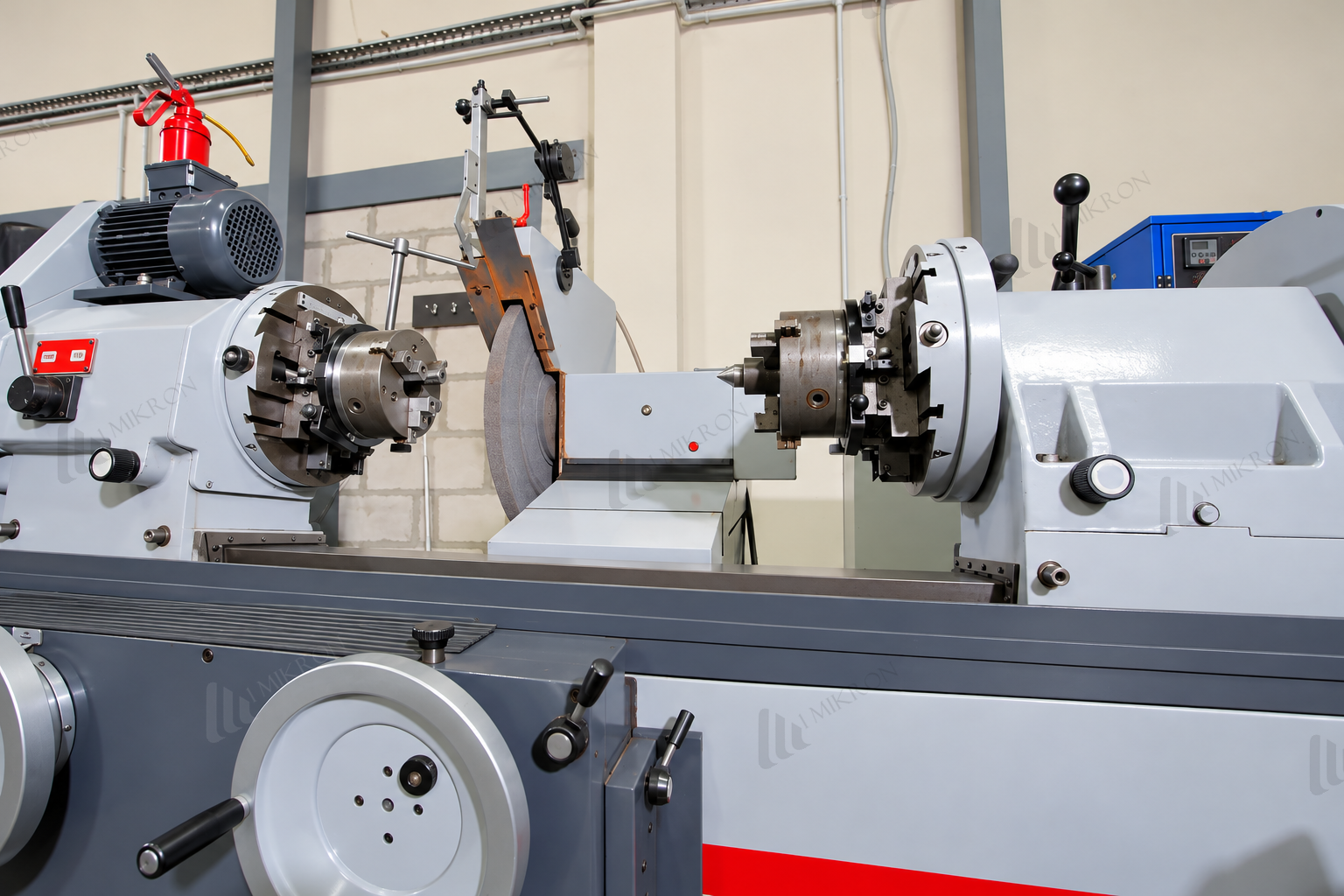

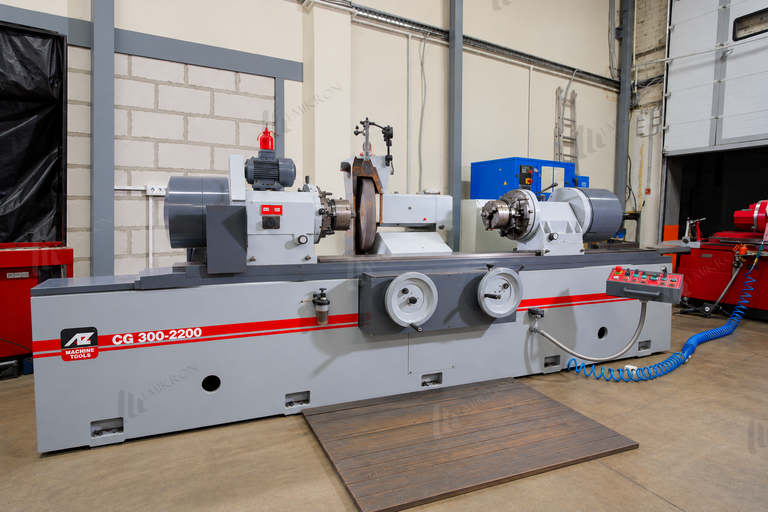

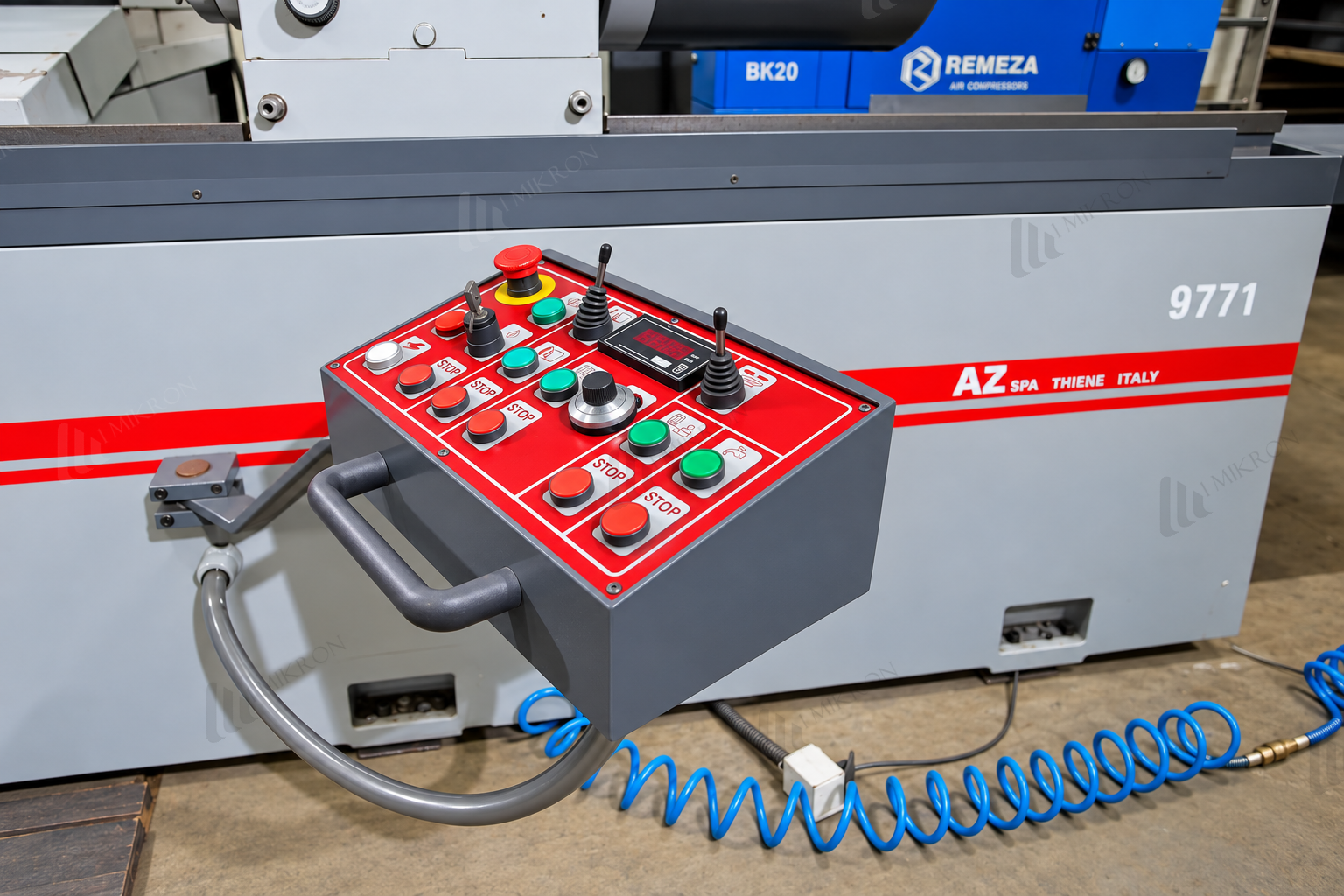

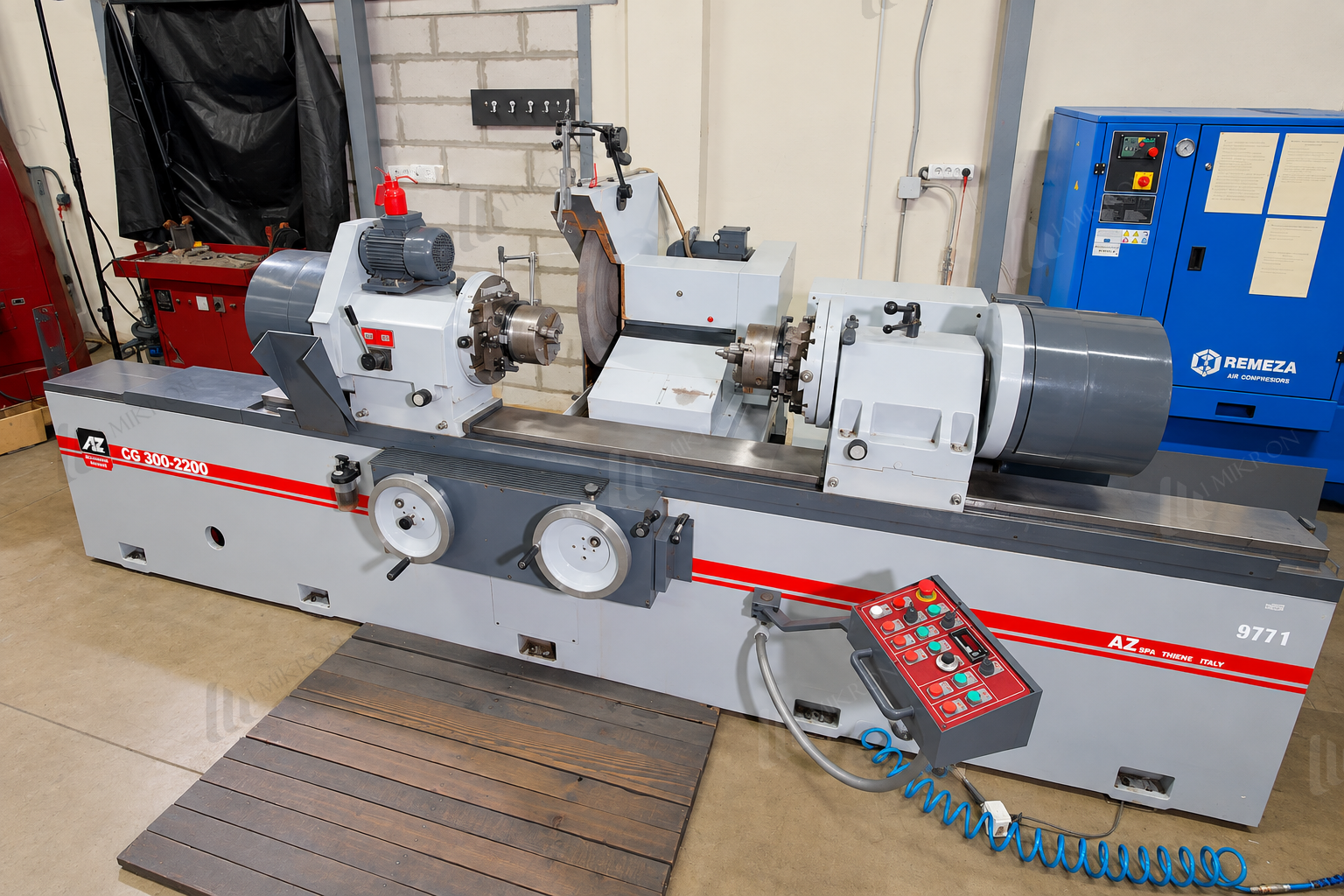

AZ CG300-2200 в нашем цехе
Четыре ракурса станка. Нажмите на фотографию, чтобы рассмотреть детали.
Больше возможностей для крупных коленвалов
С промышленным коленвалом можно обратиться напрямую в наш цех — с одной деталью или заказом предприятия. Возможность обработки определяем по самому валу: его длине, массе, габариту вращения и закреплению.
- Между центрами
- 2200 мм
- Между самоцентрирующими патронами
- 2150 мм
- Габарит вращения над столом
- 600 мм
- Масса между центрами
- 300 кг
С предусмотренными люнетами — до 600 кг. Люнеты служат дополнительными опорами. Этот предел относится к соответствующей схеме установки, а не к обработке любого вала между центрами.
Дополнительные параметры CG300 по каталогу AZ
- Высота центров над столом
- 300 мм
- Максимальное смещение головок
- 140 мм — половина хода поршня
- Диаметр на стандартных люнетах
- До 180 мм
- Рабочий диаметр при новом круге
- До 270 мм
- Диаметр / стандартная ширина круга
- 815 / 25 мм
- Вращение заготовки
- 0–90 об/мин
- Мощность привода круга
- 7,5 кВт
Параметры модели из каталога производителя. Для заказа учитываем фактическую комплектацию станка и доступ круга к шейкам.
Промышленные двигатели: Perkins, Caterpillar, Cummins и Komatsu
Ниже — примеры крупных генераторных двигателей из документации производителей. Объём двигателя не определяет возможность установки его коленвала на станок.
Таблицу можно прокрутить, чтобы увидеть все данные →
| Двигатель | Объём | Цилиндры | Применение |
|---|---|---|---|
| Perkins 4012-46A | 45,84 л | V12 | Генераторные установки |
| Caterpillar G3516E | 69 л | V16 | Газогенераторные установки |
| Cummins KTA38-G19 | 37,8 л | V12 | Генераторные установки |
| Cummins KTA50-G9 | 50,3 л | V16 | Генераторные установки |
| Cummins QSK60-G4 | 60,2 л | V16 | Генераторные установки |
| Komatsu SAA12V140 | 30,5 л | 12 цилиндров | Стационарные генераторы |
| Komatsu SA12V170 | 46,3 л | 12 цилиндров | Стационарные генераторы |
Техническая справка о двигателях, а не перечень уже выполненных заказов. Сведения проверены по заводским материалам; примеры Komatsu относятся к описанным промышленным исполнениям.
Пример размеров самого коленвала: Volvo Penta TAD16
В заводском руководстве для TAD1640GE, TAD1641GE, TAD1642GE, TAD1641VE и TAD1642VE указаны длина коленвала 1256 мм и масса около 80 кг. Перед обработкой также проверяем геометрию, закрепление и состояние детали.
Грузовики, тягачи и самосвалы
Работаем с коленвалами двигателей грузовой техники — от отдельного вала до заказов автосервисов, перевозчиков и предприятий.
Европейские
Mercedes-Benz, Volvo, Scania, MAN, DAF, IVECO и Renault Trucks.
Российские и белорусские
КАМАЗ, Урал, ГАЗ, ЗИЛ и МАЗ.
Китайские
SITRAK, SHACMAN, FAW, HOWO, Dongfeng, Foton и JAC.
Перечислены направления работы компании. Возможность обработки конкретного коленвала проверяем по его размерам, массе и закреплению.
Обновляем оборудование и сохраняем контроль качества
Итальянский производитель AZ
AZ из Тьене выпускает шлифовальное оборудование с 1976 года. По данным компании, в мире установлено более 3000 её станков. Возможности нашего CG300-2200 показываем открыто — на собственных фото и в параметрах модели.
Собственный ОТК и обучение
Качество готовых деталей контролирует полноценный отдел ОТК. У нас также есть собственный отдел обучения персонала. С заказчиками работают профильные мастера-приёмщики: отдельно по частным клиентам, СТО и грузовому направлению.
Обсудим ваш коленвал
Позвоните мастеру-приёмщику. Индекс двигателя или фото маркировки помогут начать разговор; известные длина и масса ускорят оценку установки.
