Mercedes-Benz · Бензиновый V6 · Снятый блок
При задирах в цилиндрах M272 восстанавливаем блок гильзовкой.
Обсудим состояние блока и состав ремонта.
Задиры в M272: обязательно ли менять двигатель?
После осмотра цилиндров часто возникает вопрос: искать другой двигатель или ремонтировать свой? Если основа блока пригодна к обработке, повреждённую поверхность можно заменить ремонтными гильзами. Сам по себе задир ещё не означает, что весь двигатель нужно выбросить.
M272 часто приходит к нам на гильзовку. Этот блок хорошо знаем и подбираем обработку под его состояние.
Начинаем с состояния блока и поршней. Глубина повреждений, геометрия цилиндров, коренные опоры и следы прежнего ремонта определяют, что можно сохранить.
Почему материал цилиндров имеет значение
У M272 алюминиевый блок с исходными цилиндровыми вставками Silitec из алюминиево-кремниевого материала. Это не никелевое покрытие. Восстановление исходной поверхности и установка чугунной ремонтной гильзы требуют разной обработки и подбора деталей.
После гильзовки цилиндр обрабатываем под конкретный поршень и подходящие кольца. Заводской размер исходного цилиндра нельзя автоматически принять за окончательный размер новой гильзы.
По нашим наблюдениям за отремонтированными моторами, после гильзовки цилиндры M272 могут служить дольше заводских. Для этого важно правильно обработать гильзы, подобрать поршни и кольца и устранить причину прежнего повреждения.
Из-за чего появляются задиры
Перегрев и недостаток смазки способны нарушить масляную плёнку между поршнем и цилиндром. При разборке проверяют охлаждение, подачу масла, загрязнения и состояние поршней; причину сопоставляют с характером повреждений.
Гильзовка восстанавливает цилиндры. Если причиной было нарушение охлаждения или смазки, его нужно устранить до сборки — новая поверхность сама эту неисправность не исправит.
Когда приходится переделывать гильзовку
К нам часто поступают блоки после неудачной гильзовки. По опыту нашего цеха, одна из встречающихся проблем — просадка гильз без верхнего бурта. При такой конструкции особенно важны предусмотренный упор и правильная посадка: если гильза смещается вниз, нарушается её положение относительно плоскости под ГБЦ.
В нашей технологии гильзовки M272 высота верхнего бурта гильзы не должна превышать 5–6 мм. Это размер самого бурта; его нельзя путать с выступом установленной гильзы над плоскостью блока.
Другая причина повторного ремонта — плохо подготовленное посадочное место. Ошибки размера и формы, задиры или загрязнения мешают плотному контакту гильзы с алюминиевым блоком. Через участки с неплотным контактом тепло отводится хуже; это может вызвать местный перегрев рабочей поверхности.
Как гильзуем блок M272
Ниже — порядок обработки блока. Объём работ и комплект деталей определяем при приёме.
Осмотр и измерение блока
Оцениваем рабочую поверхность всех цилиндров и пригодность блока. Проверяем и измеряем поршни, с которыми предстоит обработка.
Подготовка посадок под гильзы
Растачиваем посадки с учётом состояния алюминиевого блока и выбранных гильз. Их размер обеспечивает удержание гильзы и контакт с блоком.
Установка ремонтных гильз
В программе за 45 000 ₽ устанавливаем шесть ремонтных гильз с верхним буртом. Проверяем их положение и посадку в блоке.
Плоскости под головки блока
Проверяем и обрабатываем привалочные плоскости обоих рядов под головки блока. Эта работа входит в программу за 45 000 ₽.
Расточка и финишный хон
Выводим цилиндры под измеренные поршни и требования комплекта колец. Расточка задаёт размер, хонингование формирует рабочую поверхность. Контролируем размер и форму каждого обработанного цилиндра.
Мойка и итоговый контроль
После механической обработки выполняем мойку и проверяем обработанные поверхности. Очистку внутренних каналов согласуем отдельно: её нельзя считать выполненной только по чистому внешнему виду блока.
На каком оборудовании обрабатываем блок
Для расточки цилиндров и обработки плоскостей используем итальянский COMEC ACF200CNC. Финишное хонингование выполняем на HONMASTER HM20, затем измеряем размер и форму цилиндров.
Почему хонингуем на станке с ЧПУ
На HONMASTER HM20 задаём режим обработки и получаем повторяемую сетку хона. Канавки удерживают масло, а опорные участки поверхности работают с поршневыми кольцами. При финишной обработке важно сохранить масляные впадины и убрать выступающие вершины, которые быстро изнашиваются при приработке.
Разжим брусков определяет их подачу и усилие прижима к стенке цилиндра. На станках без контроля разжима или его усилия сложнее удерживать выбранный режим съёма металла и получать одинаковый результат во всех цилиндрах. Управление этими параметрами важно для геометрии цилиндра и качества финишной поверхности.
Если таблица не помещается, прокрутите её в сторону.
| Параметр | Рекомендация | Зачем это важно |
|---|---|---|
| Угол сетки хона α | 25–45° | Направление пересечения рисок |
| Высота выступающих вершин Rpk | Менее 0,20 мкм | Снижает объём металла, снимаемого при приработке |
| Глубина впадин Rvk | 1,40–1,80 мкм | Характеризует впадины, удерживающие масло |
Это общие рекомендации Motorservice для легковых бензиновых и дизельных двигателей, а не заводские допуски M272 или протокол замера этого блока. Финиш выбирают под гильзы и конкретные кольца. Rpk и Rvk измеряют профилометром; рисунок на фотографии не подтверждает эти числа.
Поршни подбираем до окончательной обработки
В M272 объёмом 2,5 и 3,0 л штатный диаметр цилиндра — 88 мм, у 3,5 л — 92,9 мм. Но одного диаметра для заказа поршней недостаточно: нужны полный индекс двигателя и проверка исполнения детали.
Для гильзованного M272 предлагаем поршни BRUNOR с кольцами, специально рассчитанными на работу по чугунной поверхности гильз. Под этот комплект подбираем финишную обработку цилиндров.
Можно рассмотреть исправные имеющиеся поршни либо новый комплект. Проверяем юбку, кольцевые канавки и повреждения; возможность оставить поршень решаем по его состоянию и пригодности к новой рабочей поверхности. Это один из способов сократить расходы без отказа от необходимых проверок.
Поршень BRUNOR PN 016 STD BR — 92,90 мм
Для перечисленных в карточке исполнений M272 3,5 л. Цена и комплектность — в карточке; соответствие вашему индексу проверяем перед заказом.
Поршень BRUNOR PN 017 STD BR — 88,00 мм
Для указанных в карточке исполнений M272 2,5 и 3,0 л. Общий размер не означает применимость ко всему семейству.
Постель коленвала проверяется отдельно
Со временем геометрия коренных опор может измениться. Поэтому отдельно проверяем размер отверстий постели и соосность опор: без вкладышей, с установленными и затянутыми по процедуре крышками.
Если постель деформирована, новые вкладыши не восстановят её форму. Нужны измерения и отдельное решение по опорам — до сборки двигателя и вложений в новый комплект деталей.
Гильзовка M272 — 45 000 ₽
За 45 000 ₽ гильзуем снятый блок M272: шесть гильз, расточка, хонингование и обработка обеих плоскостей под ГБЦ входят в стоимость. Поршни и дополнительные операции рассчитываем отдельно.
Эта цена не является стоимостью капитального ремонта автомобиля со снятием, сборкой и установкой двигателя. Для сравнения вариантов ремонта нужна полная смета с деталями и работой сборщика.
Когда нужна обработка с фальшплитами: +10 000 ₽ за работу
Фальшплиты имитируют нагрузку от затянутых головок при обработке цилиндров. Такой вариант позволяет учитывать изменение формы цилиндров под крепежом.
Доплата за работу с фальшплитами — 10 000 ₽; стоимость гильзовки с этим вариантом — 55 000 ₽. Комплект новых болтов ГБЦ предоставляет клиент. Болты в доплату за работу не входят.
Стандартный прайс при отдельном заказе работ
Это тарифы самостоятельных операций. Их не складывают автоматически с программой за 45 000 ₽; комплектность отдельного заказа уточняем при приёме.
Если таблица не помещается, прокрутите её в сторону.
| Работа | Цена | Условие расчёта |
|---|---|---|
| Гильзовка алюминиевого V6 | 55 230 ₽ | Стандартный прайс; состав заказа уточняем при приёме |
| Обработка плоскостей блока V6 | 9 060 ₽ | Блок с непараллельными основаниями |
| Ультразвуковая мойка после работ | 2 020 ₽ | Без чистки каналов |
| Проверка постели коленвала | 530 ₽ | Одна коренная опора |
Позвоните — обсудим состав ремонта и расходы. Если известен индекс M272, он поможет подобрать детали.
Позвонить в цехГарантия на работы — 2 года
На работы по гильзовке M272 даём гарантию 2 года. При сборке нужно устранить причину первоначального повреждения и проверить сопрягаемые детали.
Как сравнить ремонт своего блока и его замену
Смысл гильзовки — сохранить пригодный блок и не платить за замену того, что можно восстановить. Но цена обработки блока и цена другого двигателя — разные позиции: сравнивать их как две полные сметы нельзя.
Условный пример сравнения смет
Если в предложенной вам смете замена самого блока стоит 120 000 ₽, а восстановление вашего — 45 000 ₽, разница этих двух позиций составляет 75 000 ₽. Это условный арифметический пример, не рыночная цена и не история выполненного заказа.
Реальная экономия определяется после сравнения деталей, дополнительных проверок, сборки, доставки и установки в обоих вариантах. Обсудим вашу смету и подскажем, какие исправные детали можно сохранить.
Чем отличаются M272 2,5, 3,0 и 3,5 л
M272 — бензиновый атмосферный V6 с углом развала 90°, двумя алюминиевыми головками и 24 клапанами. В семействе есть разные объёмы и исполнения впрыска, включая CGI; при подборе деталей используем полный индекс.
Если таблица не помещается, прокрутите её в сторону.
| Исполнение | Объём; диаметр × ход | Индекс и пример автомобиля |
|---|---|---|
| M272 E25 | 2 496 см³; 88,0 × 68,4 мм | 272.920 — C 230 W203 |
| M272 E30 | 2 996 см³; 88,0 × 82,1 мм | 272.941 — C 280 4MATIC W203 |
| M272 E35 | 3 498 см³; 92,9 × 86,0 мм | 272.960 — C 350 W203; 272.963 — SLK 350 R171 |
Примеры не охватывают все автомобили с M272. Числа — штатные номиналы, а не размер готового цилиндра после гильзовки.
Размеры и затяжка крепежа M272.960
Данные ниже относятся к исполнению 272.960, 3,5 л. Нормы исходной пары поршень–цилиндр не переносим на новую чугунную гильзу: конечную обработку назначаем под выбранные поршни и кольца.
Если таблица не помещается, прокрутите её в сторону.
| Параметр | Значение | Применение |
|---|---|---|
| Цилиндр, стандартный размер | 92,900–92,915 мм | Исходное исполнение; не универсальный размер ремонтной гильзы |
| Отверстие постели коренного подшипника | 68,500–68,519 мм | Без вкладышей, с установленными и затянутыми по процедуре крышками |
| Болт ГБЦ M11 | Номинальная длина 170 мм; предельная 172 мм | Контроль болта по применимой процедуре, а не единственное условие повторного использования |

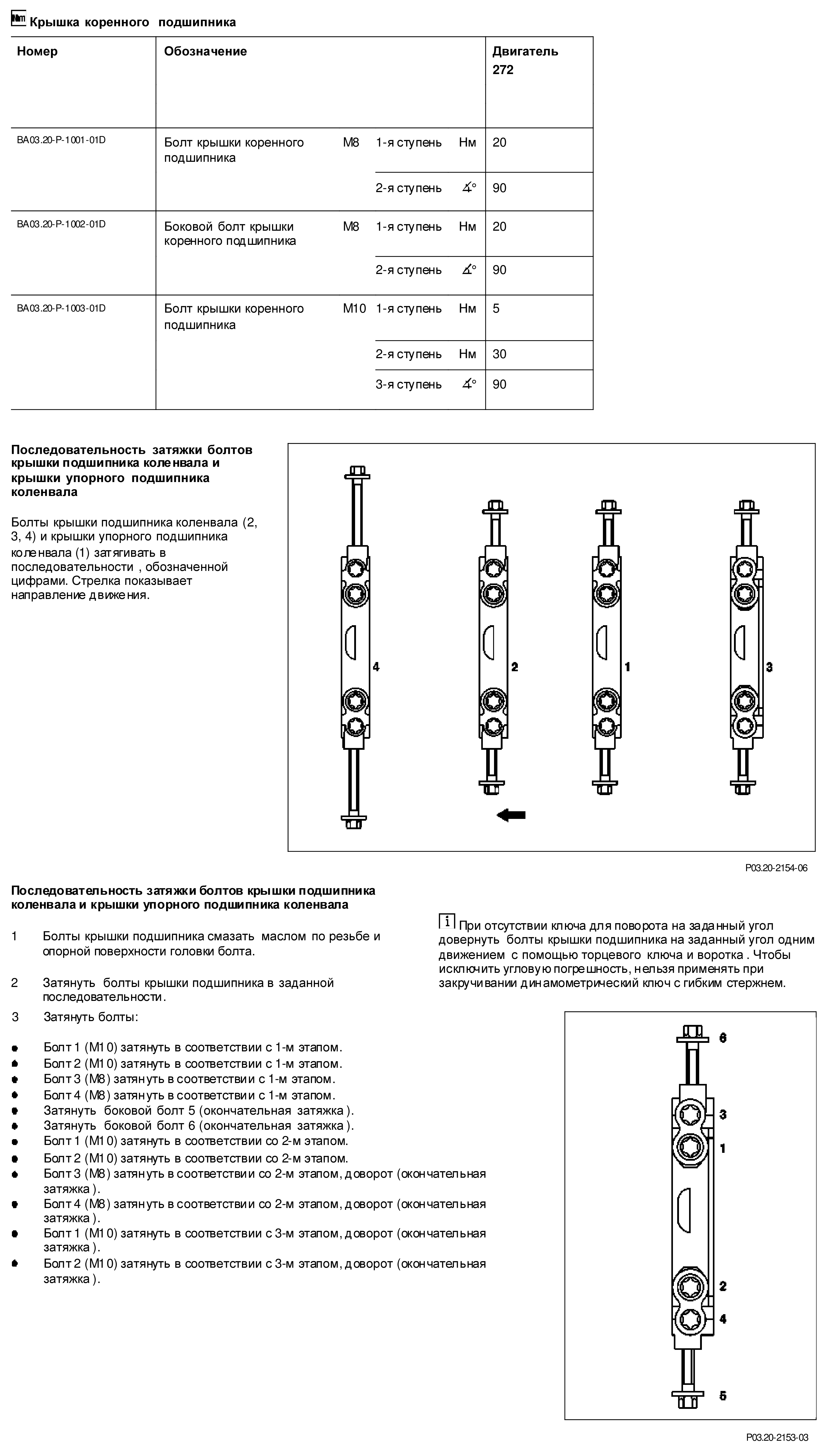

Крепёж коренных опор
Если таблица не помещается, прокрутите её в сторону.
| Группа болтов | Ступени затяжки |
|---|---|
| Основные болты M10 | 5 Н·м → 30 Н·м → 90° |
| Наружные болты M8 | 20 Н·м → 90° |
| Боковые болты M8 | 20 Н·м → 90° |
Резьбу и опорную поверхность головки смазывают маслом по процедуре. Группы крепежа затягивают в порядке оригинальной схемы; простая таблица моментов эту последовательность не заменяет.

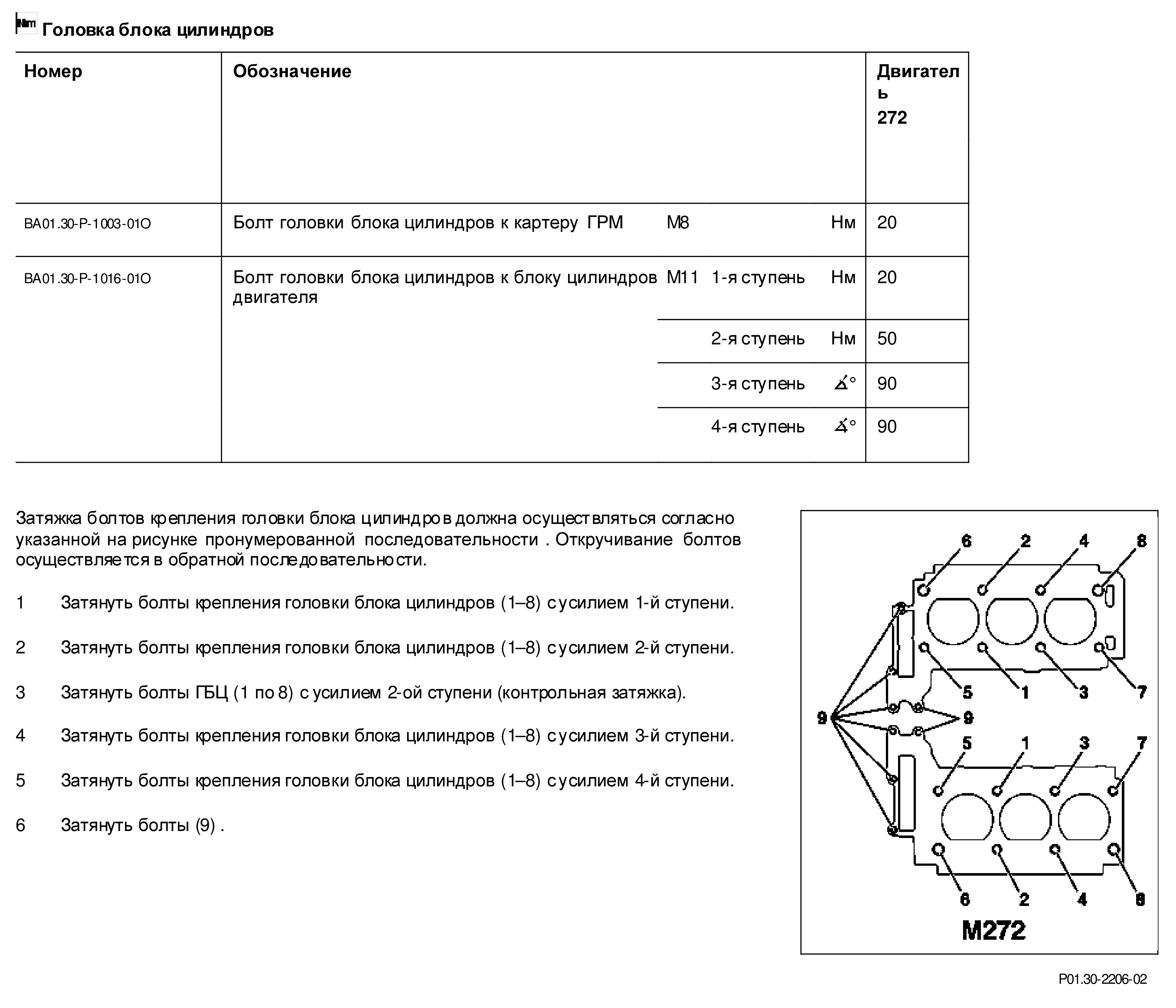

Крепление головок блока
Если таблица не помещается, прокрутите её в сторону.
| Крепёж | Порядок работы |
|---|---|
| Основные M11, позиции 1–8 | 20 Н·м → 50 Н·м → контрольный проход 50 Н·м → 90° → 90° |
| Крепёж к картеру ГРМ M8, позиция 9 | 20 Н·м, после основных болтов по схеме |
Каждый проход основных болтов выполняют в пронумерованной последовательности. Повторный контроль 50 Н·м предусмотрен до угловых доворотов.
Вопросы перед гильзовкой M272
M272 расходует масло. Значит, нужна гильзовка?
Не обязательно. Проверяют наружные утечки, вентиляцию картера, детали ГБЦ, поршни и цилиндры. Восстановление блока требуется при подтверждённом повреждении или износе цилиндров, а не по одному расходу масла.
Эндоскоп показывает полосы. Можно сразу заказать ремонт?
По снимкам можно обсудить видимые повреждения. Для решения о способе обработки нужны состояние блока и измерения разобранных деталей. Эндоскоп не измеряет овальность цилиндра и не оценивает все посадки блока.
Повреждён один цилиндр. Обязательно гильзовать все шесть?
Программа за 45 000 ₽ включает шесть гильз. При локальном повреждении сначала проверяем остальные цилиндры и поршни; возможность частичного ремонта и его стоимость обсуждаем по состоянию блока.
Можно оставить старые поршни?
Если они пригодны по измерениям и состоянию и подходят к новой поверхности. Износ юбки, повреждения и кольцевые канавки проверяем до окончательной обработки гильз. По одной фотографии обещать сохранение комплекта нельзя.
Гильзовка устранит проблему балансирного вала?
Нет. Износ шестерни балансирного вала и ошибки фаз относятся к другому узлу. Повреждения впускных заслонок тоже требуют отдельного ремонта; состояние цилиндров проверяют самостоятельно.
45 000 ₽ — это весь ремонт двигателя?
За 45 000 ₽ гильзуем снятый блок: шесть гильз, расточка, хонингование и обработка обеих плоскостей под ГБЦ включены. Поршни, дополнительные операции, сборку и установку двигателя рассчитывают отдельно. Работа с фальшплитами — дополнительно 10 000 ₽; комплект новых болтов предоставляет клиент.
Что проверить, чтобы цилиндры не повредились снова?
При сборке нужно устранить установленную причину повреждения, проверить охлаждение и подачу масла, подобрать поршни и кольца под новую поверхность. После повреждения двигателя отдельно оценивают загрязнения в оставшихся магистралях и узлах. Обработка цилиндров не заменяет подготовку двигателя к запуску.
Можно переделать неудачную гильзовку?
Такие блоки принимаем в работу. Проверяем просадку гильз, состояние алюминиевых посадок и плоскостей. По результатам выбираем способ восстановления; если посадка повреждена, может потребоваться нестандартная гильза и отдельная обработка.
Обсудим ремонт вашего M272
Позвоните — обсудим повреждения и варианты ремонта. Если уже есть результаты диагностики, маркировка двигателя или выбранные поршни, они помогут уточнить заказ. Подскажем комплектность для обработки и проверки постели, договоримся о месте приёма блока.
Обращения принимаем по обоим адресам. Сам блок передавайте в согласованный по телефону цех.
Расскажите, что повреждено. Подберём вариант восстановления и обсудим расходы.
