Кардан Chevrolet Captiva вибрирует? Ремонт от 9 930 ₽

Кардан Chevrolet Captiva вибрирует? Ремонт от 9 930 ₽

Chevrolet Captiva вибрирует на скорости, хотя пробег небольшой? Часто виновата крестовина: меняем обе кернением и балансируем ваш вал — от 9 930 ₽, обычно за 2–4 часа, гарантия 2 года. Позвоните в цех — снимем вал и покажем износ бесплатно.

В этом примере машина приехала с вибрацией при 50 000 км пробега: на снятом валу одна крестовина едва проворачивалась, шипы и иголки были выработаны.

Что важно в этом примере:

  • Вал из двух секций: две крестовины, подвесной подшипник между секциями и ШРУС на конце второй секции.
  • Крестовина 24×74,5 на кернении — так она записана в нашем каталоге за Captiva C100 2006–2010.
  • Подвесной заперт завальцованной крестовиной: чтобы его поменять, крестовину разбирают, а ШРУС не трогают.
  • Крестовины меняем парой, чтобы не снимать и не балансировать вал второй раз.
  • После сборки — балансировка кардана в сборе с опорой, затем покраска.
  • Договор, акт и заказ-наряд, результат до и после — в карте контроля.
Нужны ли фото до визита
  • Едете к нам на машине — фото не нужны, снятие и осмотр бесплатные.
  • Вал уже сняли — пришлите в Telegram крупно чашки крестовин и опору.
  • Ржавчина у чашек или порванный пыльник ШРУСа видны по фото сразу.
  • Мотор назовите заранее: длина вала у разных моторов может отличаться.
Почему на Captiva не ставят диагноз на слух
  • Вибрацию на этой машине ищут и в колёсах, и в редукторе, и в выхлопе — источников похожей тряски несколько.
  • Дрожь, которая растёт со скоростью и не зависит от оборотов мотора, чаще идёт от вала.
  • Какой узел виноват — крестовина, труба или опора, — видно только на снятом валу.
Ценаот 9 930 ₽
Крестовиныдве, 24×74,5
Срокобычно 2–4 часа
Гарантия2 года
Снятие и диагностикабесплатно

Кардан Chevrolet Captiva: крестовины, опора и балансировка

Снимки этого вала: выработка на шипе крестовины, ШРУС на конце второй секции, работа с узлом подвесного и чашка, посаженная кернением.

Изношенная крестовина карданного вала Chevrolet Captiva: выработка на шипе, следы ржавчины вокруг чашки

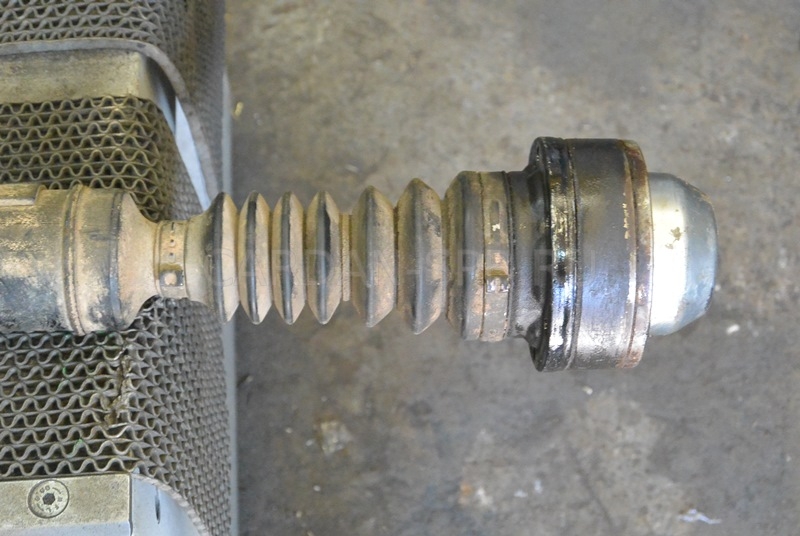

ШРУС карданного вала Chevrolet Captiva с гофрированным пыльником на конце второй секции вала

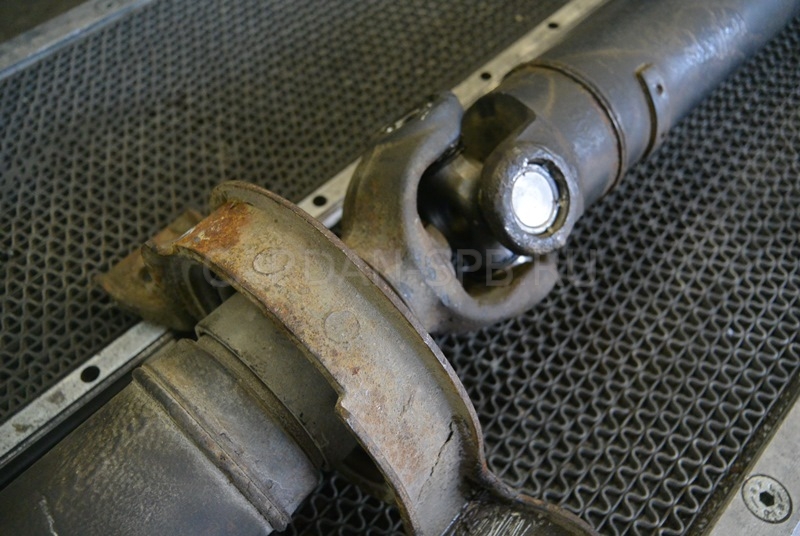

Замена крестовины и работа с узлом подвесного подшипника на карданном вале Chevrolet Captiva

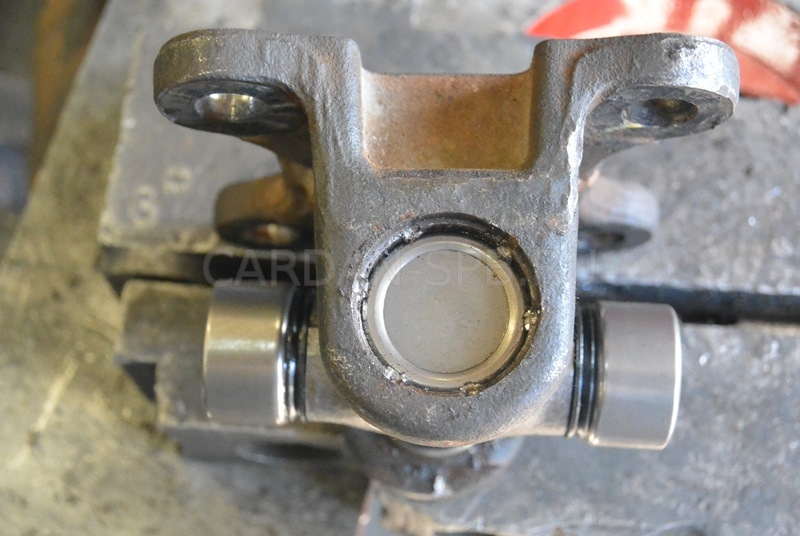

Кернение крестовины на карданном вале Chevrolet Captiva: чашка зафиксирована в проушине вилки
1 / 4

Это фото — изношенная крестовина на снятом карданном валу. На нём видна ступенька на шипе и следы от иголок подшипника: уплотнение пропускало, смазка ушла, шарнир работал всухую. Такую крестовину не восстанавливают, её меняют целиком.

Цех 1Микрон на Софийской сверху — обложка ролика о производстве
1 мин 27 с · запуск вручную

Ролик о производстве: тот самый цех на Софийской, где разбирали и балансировали этот вал.

Производство 1 Mikron: цех на Софийской

Смотреть — кнопкой ▶ в плеере; при закрытии окна видео останавливается само.

Этапы ремонта кардана Chevrolet Captiva

Снимаем и моем вал, меняем крестовины, при необходимости разбираем узел подвесного, балансируем вал в сборе.

1

Снятие и дефектовка кардана Chevrolet Captiva

Вал снимаем целиком и сначала моем: на грязной детали не видно ни выработки шипов, ни биения трубы. Дальше по узлам — обе крестовины на люфт и закусывание, шлицы, подвесной, ШРУС на конце второй секции и сама труба.

Нюанс этапа: проверяем весь вал, а не шумный узел

У двухсекционного вала источников тряски несколько. В этом примере виновником оказалась одна крестовина с выработкой на шипах, а вторая крестовина, подвесной, ШРУС и шлицы были рабочими — это и показала дефектовка по узлам.

2

Замена крестовин 24×74,5 Chevrolet Captiva

Старую крестовину снимаем прессом через съёмник, по проушинам не бьём. Посадочные места в вилке замеряем: износ, овальность, соосность. Новую крестовину 24×74,5 выставляем по микрометрическому глубиномеру, фиксируем кернением и проверяем ход — от руки, без люфта и закусывания.

Нюанс этапа: кернение вместо сварки

Чашку фиксируем так же, как на заводе: прессом, металл проушины по кромке гнезда слегка выдавливается и расклинивает её. Такое кернение на одном узле повторяют от двух до четырёх раз. Сварка вместо него ведёт проушину, и новая крестовина в ней быстро разбивается.

3

Замена подвесного подшипника Chevrolet Captiva

Подвесной не снять, пока на месте завальцованная крестовина: её чашки закрывают болт, которым притянута вилка. Порядок такой — бормашинкой снимаем усики завальцовки, вынимаем крестовину, откручиваем болт, спрессовываем вилку и меняем подшипник. ШРУС стоит на другом конце вала и при этом не снимается.

Нюанс этапа: у подвесного есть перёд и зад

Физически подшипник встаёт в кронштейн в обе стороны, и перевёрнутый снаружи не отличить. Поставленный задом наперёд даёт вибрацию и быстро изнашивается, поэтому направление контролируем до сборки узла.

4

Балансировка кардана Chevrolet Captiva

Двухсекционный вал балансируем целиком, с опорой на штатном месте. Дисбаланс снимаем грузами на точечной сварке, со станка вал уходит только после того, как остаточный дисбаланс сведён к минимуму. Затем покраска, протокол с цифрами — на руки.

Нюанс этапа: даже после одной крестовины

Новая крестовина по массе отличается от изношенной, а после запрессовки шарнир встаёт на доли миллиметра иначе. Для вала, который крутится тысячи оборотов в минуту, этого хватает, чтобы тряска вернулась уже на новых деталях.

Случай из цеха: вибрация Chevrolet Captiva на 50 000 км

Вибрацию Chevrolet Captiva на 50 000 км сняли заменой двух крестовин и балансировкой — 9 930 ₽ за работу. Тряска появлялась на скорости и росла вместе с ней, поэтому кардан владелец подозревал в последнюю очередь.

На вымытом валу нашлась одна крестовина, которая проворачивалась с трудом: шипы выработаны, иголки разбиты. Остальные узлы — вторая крестовина, подвесной, ШРУС, шлицы и труба — были исправны. Изношенную крестовину заменили, вторую тоже, чтобы не снимать вал повторно; исправный подвесной оставили на месте.

  • Жалоба: вибрация на скорости, растёт вместе с ней.
  • Диагноз: одна крестовина изношена, шарнир идёт туго.
  • Сделано: две крестовины кернением, балансировка в сборе, покраска.
  • Итог: вибрация ушла.

Небольшой пробег крестовину не спасает: как только уплотнение начинает пропускать, смазка уходит, внутрь попадают вода с грязью, и иголки разбиваются за несколько тысяч километров. Зимняя соль и мойка днища под давлением это ускоряют.

Кардан Chevrolet Captiva: почему подвесной меняют через крестовину

Подвесной подшипник Chevrolet Captiva меняют только через разборку крестовины: вместе с базовым ремонтом это 12 530 ₽ за работу. Крестовина у опоры уже входит в базовые 9 930 ₽, к ним добавляется 2 600 ₽ за опору.

С точки зрения завода крестовина здесь неразборная: она завальцована, и подвесной «отдельно не меняется». Мы этот узел разбираем: снимаем вытесненный металл завальцовки, вынимаем крестовину без вреда для проушин и получаем доступ к креплению опоры.

Детали по каталогу. Крестовина 24×74,5 на кернении записана в нашем каталоге за Captiva C100 2006–2010. Опора бывает двух исполнений: 30×190×14 и 30×194×13 — подбираем по снятой. Эти же детали в каталоге записаны и за Opel Antara: пример по её заднему валу — ремонт кардана Opel Antara 4x4.

Кернение или кольца. Штатная фиксация крестовины Captiva — кернение, и делаем его прессом, как на заводе. Если клиент хочет, сразу делаем переделку кардана под стопорные кольца: это дороже, зато потом крестовину заменит любой мастер без пресса. Разница между кернением и кольцами — в удобстве будущих замен.

Симптомы неисправности кардана Chevrolet Captiva

Ориентир для разговора по телефону; точный диагноз — на снятом валу.

Симптом и вероятная причина: кардан Chevrolet Captiva
СимптомВероятная причина
Гул или лёгкая дрожь в городеЗакусывает крестовина или устал подвесной
Вибрация растёт со скоростьюДисбаланс вала или изгиб трубы
Треск под нагрузкой, на сбросе газа тихоИзношенная крестовина
Удар при трогании или смене D на RЛюфт в разбитом шарнире
Скрип на малой скоростиСухая крестовина без смазки
Тряска зависит от оборотов мотораСкорее мотор, выхлоп или подвеска

Цены на ремонт кардана Chevrolet Captiva

Две крестовины кернением и балансировка кардана Chevrolet Captiva с опорой — 9 930 ₽ за работу. Чашка 24 мм, одна опора: колонка калькулятора «Ø 10–39,9, 1 подвесной».

Цены по валу Captiva — остальные сочетания есть в калькуляторе:

Работы по кардану Chevrolet Captiva
ОперацияЦена
Замена крестовины кернением (1 шт.)1 870 ₽
Балансировка кардана в сборе с опорой6 190 ₽
По дефектовке, в 9 930 ₽ не входит:
Замена подвесного подшипника2 600 ₽
Канавки под стопорные кольца, 1 узел4 210 ₽
Замер посадочных мест, 1 крестовина190 ₽
Ремонт посадки подшипника (без гарантии)3 360 ₽
Расточка посадок, 4 отв. (без гарантии)3 700 ₽
Замена приваренной крестовины (без гарантии)3 200 ₽

Расчёт: 1 870 + 1 870 + 6 190 = 9 930 ₽. С заменой подвесного — 12 530 ₽: крестовина у опоры уже посчитана. Вместо кернения можно выбрать канавки под стопорные кольца — 4 210 ₽ за узел вместо 1 870 ₽. Крестовины и опора — по цене каталога на день ремонта; строки «по дефектовке» называем до начала работ, на строки «без гарантии» двухлетняя гарантия не распространяется. Подробнее об услуге — на странице ремонт карданного вала.

Captiva в корпоративном парке? Для корпоративных клиентов и автопарков цена рассматривается индивидуально — расскажите, сколько машин и что с ними.

Из другого города? Снятый вал Captiva можно отправить любой транспортной компанией до её терминала в Санкт-Петербурге; с терминала мы заберём его сами. Рекомендуем Байкал Сервис — их терминал в том же здании, что и наш цех на Софийской, а тариф показывает калькулятор Байкал Сервиса. Упаковка — жёсткая, обрешётка; паллетом обычно дешевле.

Что ещё делаем с валами Chevrolet Captiva

Контроль кардана Chevrolet Captiva перед выдачей

Перед выдачей проходим по каждому узлу ещё раз:

  • Новые крестовины без люфта и закусывания после запрессовки.
  • Геометрия трубы проверена — изгиб исключён как причина тряски на скорости.
  • Подвесной, если меняли, стоит правильной стороной.
  • Вал сбалансирован в сборе с опорой, остаточный дисбаланс в протоколе.
  • Крепёж фланцев затянут динамометрическим ключом.

Chevrolet Captiva трясёт после ремонта в другом месте?

Обычно поменяли крестовину или подвесной, но не проверили трубу и не отбалансировали вал в сборе. Бывает и так, что подвесной поставили задом наперёд — снаружи этого не видно. Привозите вал: найдём причину на снятой детали и скажем прямо, что было сделано не так.

Вопросы и ответы

FAQ по ремонту кардана Chevrolet Captiva13 вопросов
Сколько стоит ремонт кардана Chevrolet Captiva?

Две крестовины кернением и балансировка вала Chevrolet Captiva — 9 930 ₽ за работу, обычно 2–4 часа. С заменой подвесного — 12 530 ₽, детали по цене каталога.

Какая крестовина стоит на кардане Captiva?

24×74,5 мм на кернении: так она записана в нашем каталоге за Captiva C100 2006–2010. На валу Captiva их две, замена одной — 1 870 ₽.

Сколько крестовин меняете на Captiva?

Обычно обе, чтобы не снимать вал Chevrolet Captiva второй раз: повторное снятие — это ещё одна балансировка за 6 190 ₽. Если вторая явно свежая, решение за владельцем.

Пробег 50 000 км — не рано ли для ремонта кардана Captiva?

Не рано: крестовина Captiva изнашивается не от километров, а когда уплотнение пропустило воду и грязь. В примере на этой странице вал приехал с вибрацией на 50 000 км.

Почему на Captiva подвесной меняют через разборку крестовины?

Подвесной Captiva закрыт завальцованной крестовиной, и её приходится разбирать. Крестовина уже входит в базовые 9 930 ₽, к ним добавляется 2 600 ₽ за опору — итого 12 530 ₽.

Нужно ли снимать ШРУС при замене подвесного на Captiva?

Нет. ШРУС на валу Chevrolet Captiva стоит на конце второй секции, далеко от опоры, поэтому строка «с разборкой ШРУСа» за 5 030 ₽ здесь не нужна — опора идёт за 2 600 ₽.

Правда ли, что подвесной на Captiva встаёт в обе стороны?

Физически да, и это ловушка: у подвесного Captiva есть перёд и зад. Перевёрнутый даёт вибрацию и быстро изнашивается, поэтому сторону проверяем до сборки; замена — 2 600 ₽.

Можно ли заменить крестовину на Каптиве своими руками?

Практически нет: чашки крестовины Captiva держит кернение, нужны пресс, съёмник и глубиномер, а после сборки — балансировочный станок. В цехе работа по двум крестовинам с балансировкой — 9 930 ₽.

Вибрация Captiva на высокой скорости — это обязательно крестовина?

Не обязательно: тряска на высокой скорости у Captiva часто идёт от дисбаланса или изогнутой трубы. Помогает балансировка за 6 190 ₽, а иногда и замена трубы по дефектовке.

Можно ли на Captiva перевести крестовины на стопорные кольца?

Да, нарезка канавок под стопорные кольца на валу Captiva — 4 210 ₽ за узел вместо 1 870 ₽ за кернение. Дальше крестовину меняют без пресса.

Часто ли на Captiva выходит из строя подвесной подшипник?

По-разному: в примере на этой странице подвесной Captiva был исправен и остался на месте. Если он нужен, работа добавляет 2 600 ₽ к базовым 9 930 ₽.

Как сдать кардан Captiva в ремонт, если я не из Петербурга?

Снимите вал Captiva на месте, упакуйте в обрешётку и отправьте транспортной компанией до терминала в Санкт-Петербурге; удобнее Байкал Сервисом из нашего здания. Работа — от 9 930 ₽.

Есть ли особые условия для автопарков с Chevrolet Captiva?

Для корпоративных клиентов и автопарков цена рассматривается индивидуально; частный ремонт кардана Chevrolet Captiva — от 9 930 ₽ с гарантией 2 года.
