Ремонт кардана Mercedes-Benz Sprinter 906/907: размеры крестовин и подвесного подшипника
Разбираем типичный ремонт кардана Mercedes-Benz Sprinter 906/907: составной вал с промежуточной опорой (подвесной подшипник), диагностика, замена крестовин и подшипника, финальная балансировка.
Что важно в этом примере:
- Кардан Sprinter 906/907 составной — 2-3 секции с промежуточными опорами, и именно опора выхаживает ресурс раньше остальных деталей.
- Крестовины — 24×88 / 27×88 / 31×88 мм, подбираем по VIN автомобиля; ставим Sicit и F.B.Cardan.
- Подвесной подшипник — оригинал Tirsan (мы официальный дилер завода), по VIN не определяется — точный вариант по факту снятой детали.
- После любой замены — обязательная балансировка вала в сборе, а не отдельных секций.
Что отправить, чтобы не гадать по цене
- Фото кардана и место крепления к коробке/мосту.
- Кузов: 906 (2006-2018) или 907 (2018 н.в.), база (L1/L2/L3), желательно VIN.
- Симптом: стук на трогании, вибрация на скорости/оборотах, когда появился.
- Проводился ли ремонт кардана раньше — важно для оценки состояния трубы, вилки, шлицевого соединения.
Почему для 906/907 маршрут нельзя выбирать «на глаз»
- Составной вал с несколькими опорами — источник вибрации не всегда там, где субъективно «трясёт» в кабине.
- Сборка без меток на фланцах — гарантированная новая разбалансировка вместо решения исходной проблемы.
- Версии с разной базой (L1/L2/L3) отличаются числом секций и опор — объём работ определяется осмотром, а не по каталогу.
Ремонт кардана Mercedes-Benz Sprinter 906/907: размеры крестовин и подвесного подшипника
Разбираем типичный случай: глухой стук при трогании, нарастающий при разгоне и почти пропадающий к 60 км/ч, вибрация в районе 1800 об/мин — и что с этим делаем.
Чем этот пример отличается от типового ремонта кардана
Sprinter 906/907 — не тот кардан, где «поменяли крестовину и готово». Вал составной, с промежуточными опорами, и по заводской логике вообще считается неремонтопригодным узлом — крестовины кернение или завальцованы, а замена предполагается только валом в сборе.
Мы ремонтируем такие валы в любом случае, независимо от способа завальцовки — работаем по оригинальному каталогу запчастей вплоть до отдельных вилок, фланцев и труб, которого нет в открытом доступе.
Этапы ремонта кардана Sprinter 906/907
Приёмка и диагностика
Осматриваем вал на месте, прокручиваем руками, проверяем каждую опору подвесного подшипника на люфт, простукиваем крестовины. Перед снятием наносим метки на фланцевых и шлицевых соединениях секций.
Собираете не по меткам — получите новую вибрацию взамен старой, даже с исправными деталями.
Демонтаж и дефектовка
Снимаем вал целиком, замеряем люфт в крестовинах, оцениваем резинометаллическую часть подвесного подшипника, проверяем биение по секциям. Определяем точный типоразмер крестовины (24×88 / 27×88 / 31×88 мм) по факту.
По итогам — понятный список того, что реально требует замены, а что можно оставить.
Замена узлов
Крестовины — Sicit или F.B.Cardan нужного типоразмера. Подвесной подшипник — оригинальный Tirsan под конкретную опору (переднюю или заднюю). Если крестовина на кернении — можем нарезать канавки под стопорные кольца для будущей самостоятельной замены.
Сборка — строго по нанесённым меткам, без «на глаз».
Балансировка и финальный контроль
Балансируем вал в сборе, контролируем биение по всей длине, устанавливаем на автомобиль. Финальная проверка — тест на разных режимах, включая обороты около 1800 об/мин, где обычно жаловался клиент.
Убеждаемся: вибрация ушла, а не переместилась.

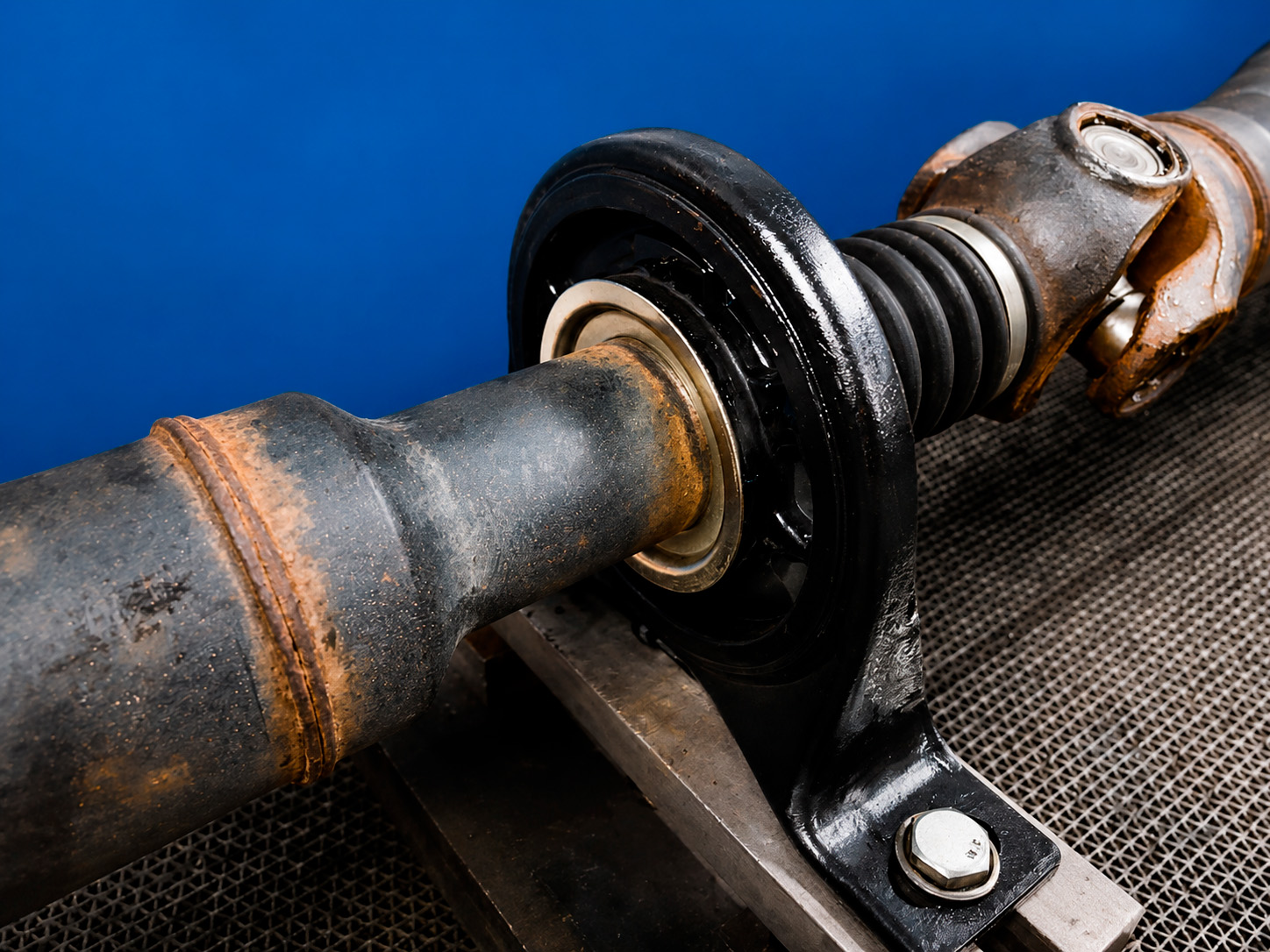

Крестовины, подвесной подшипник и что ещё меняем
На кардане Sprinter 906/907 встречаются крестовины трёх типоразмеров — 24×88, 27×88 и 31×88 мм (диаметр цапфы × длина): более лёгкие модификации обычно идут с 24 мм, самые тяжёлые/грузовые — с 31 мм. Ставим Sicit (арт. ST1340; 2240/2240.10/ST2240) и F.B.Cardan (арт. в карточках 64603, 3188F1), подбираем по VIN автомобиля.
Подвесной подшипник — оригинальные Tirsan (мы официальный дилер завода Tirsan, конвейерного поставщика карданных валов для Mercedes-Benz): CB.04721.04.97 и CB.04721.04.99 (47×194×21, H68, Sprinter 906/907 и Crafter), CB.04022.05.99 (40×194×22, H68, только 907). По VIN подвесной подшипник не подобрать — точную пару определяем на диагностике по фактическому артикулу снятой детали.
Если вал уже проходил ремонт раньше и пострадали не только крестовины — меняем узел трубы и вилки целиком. Изношенное шлицевое соединение — тоже меняем на новое, а не восстанавливаем. Все основные запчасти — от вилки и фланца до трубы — у нас в наличии.
Почему это важно именно для составного вала Sprinter
- Диаметр посадки подвесного подшипника разный (47 или 40 мм) при одинаковой высоте H68 — перепутать легко без диагностики.
- Кернение вместо стопорных колец экономит сейчас, но усложняет следующую замену крестовины в будущем.
- Разные базы (L1/L2/L3) — разное число секций и опор, объём работ определяется осмотром.
Контроль после ремонта кардана Sprinter 906/907
Финальный контроль подтверждает, что составной вал собран правильно и вибрация не вернётся после выдачи.
- Проверяем совпадение меток на всех фланцевых/шлицевых соединениях после сборки.
- Контролируем биение вала по всей длине, отдельно по каждой секции.
- Проверяем люфт в обеих опорах подвесного подшипника после установки.
- Балансируем вал в сборе, а не по отдельным секциям.
- Протягиваем крепёж фланцев с заданным моментом.
- Прогоняем автомобиль на разных скоростях, включая ~1800 об/мин, где была исходная жалоба.
- Отдельно проверяем отсутствие шума при трогании с места.
- Фиксируем результат в карте контроля до/после.
Вопросы и ответы
FAQ по ремонту кардана Mercedes-Benz Sprinter 906/90710 вопросов
Почему стук слышен только при трогании и пропадает на скорости?
Так обычно ведёт себя подвесной подшипник: люфт заметнее всего на малых оборотах и при трогании, а на скорости звук сливается с шумом дороги — вибрация при этом никуда не уходит, просто субъективно менее заметна.
Обязательно ли менять крестовины вместе с подвесным подшипником?
Не всегда, но часто оправданно: раз вал уже снят и разобран, дешевле заменить изнашивающиеся детали заодно. Решаем по факту дефектовки, не «на всякий случай».
Какой размер крестовины и подвесного подшипника на моём 906/907?
Крестовины 24×88, 27×88 и 31×88 мм — подбираем по VIN, ставим Sicit и F.B.Cardan. Подвесной подшипник — оригинальный Tirsan (CB.04721.04.97/.99 47×194×21 H68 или CB.04022.05.99 40×194×22 H68 для 907), но по VIN он не определяется — переднюю и заднюю опору устанавливаем по факту на диагностике.
Что будет, если собрать вал не по меткам?
Заводская балансировка составного вала привязана к взаимному положению секций. Соберёте не по меткам — получите новую вибрацию, даже если все детали новые и исправные.
Как часто профилактически проверять подвесной подшипник?
Ориентировочно каждые 30-50 тыс. км, особенно при высоком пробеге в коммерческой эксплуатации.
Отличается ли ремонт для длиннобазных версий (L2/L3)?
Да — у длиннобазных версий обычно больше секций вала и опор, соответственно больше объём диагностики и потенциально больше узлов на замену. Точный объём — по итогам осмотра.
Можно ли переделать крестовину под стопорные кольца, чтобы менять её самому в будущем?
Да, нарезаем канавки под стопорные кольца — после этого крестовину можно менять без пресса. Это отдельная услуга «переделка кардана под стопорные кольца».
Сколько по времени занимает такой ремонт?
Зависит от объёма по факту дефектовки — обычно в пределах одного дня. Точный срок — после диагностики.
Нужно ли балансировать вал после любой замены детали на нём?
Да, любая замена узла на составном валу требует контрольной балансировки в сборе — иначе есть риск получить вибрацию даже с исправными новыми деталями.
Что делать, если вибрация вернулась после ремонта в другом месте?
Присылайте фото/видео и опишите симптомы — часто причина в сборке не по меткам или в отсутствии финальной балансировки. Проверим и скажем честно, что не так.
